تفاصيل المنتج:
|
| العلامة التجارية: | أطلس | السعة: | 5.1 م³/دقيقة |
|---|---|---|---|
| التكرار: | 50,60 هرتز | مصدر الطاقة: | كهرباء |
| المرحلة: | العازب | ضغط العمل: | 4-16 بار |
| المواد: | سبيكة الألومنيوم | الضمان: | سنة واحدة محدودة |
| إبراز: | مجففات الهواء المجففة ذات الأداء العالي,CD85 المجففات الهوائية المجففة,مجففات الهواء ذات المرحلة الواحدة,CD85 Desiccant Air Dryers,Single Phase Desiccant Air Dryers |
||

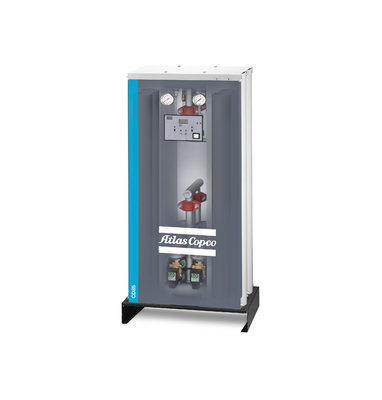

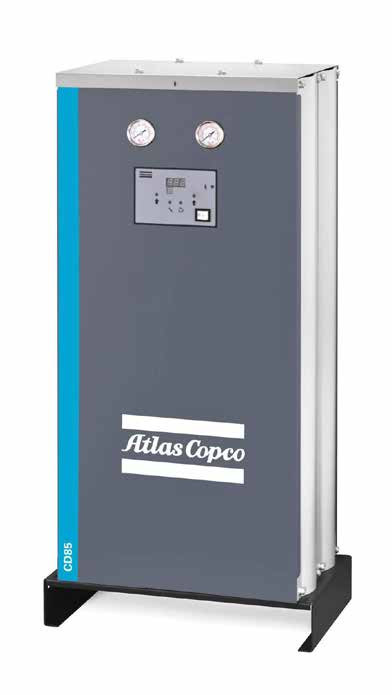

ATLAS CD85 مجففات الهواء المطهرة
كيف تعمل المجففات؟
تتكون مجففات المجفف من برجين مليئين بالمجفف. يمر الهواء المضغوط الرطب مباشرة من خلال المادة ، والتي تمتص الرطوبة.المجفف لديه قدرة محدودة على الامتصاص قبل أن يجفولهذا تصميم البرج التوأم بينما يجف البرج الأول الهواء، يجدد الآخر
تقدم أطلس نوعين من مجففات المجففات، مجموعة BD +من مجففات التنظيف (صفر) ومجموعة CD ((+) من مجففات المجففات الخالية من الحرارة. يكمن الفرق في عملية تجديدها.
1. الجفاف
يتدفق الهواء المضغوط الرطب إلى الأعلى من أسفل إلى أعلى (1).
2. التجدد
مجففات المجففات بدون حرارة ¢ CD+:
يتم توسيع الهواء الجاف من منفذ برج التجفيف إلى ضغط جوي وإرساله من خلال المجفف المشبوع ، مما يجبر الرطوبة الممتصة على الخروج (2 و 4).
بعد إزالة الامتصاص، يتم إغلاق صمام التنفس وإعادة الضغط على الوعاء.
أجهزة تجفيف المجفف المزروعة بالنفخة (صفر) BD+:
يلتقط المضخم (5) الهواء المحيطي ويفجره عبر السخان الخارجي (6) ، ثم يتم إرسال الهواء المُسخن من خلال المُجفف المشبّع (2) ، مما يجبر الرطوبة المُمتصّة على الخروج.
3التبريد (BD+)
BD + مع التطهير:
بعد مرحلة التسخين، يتم تبريد المجفف عن طريق توسيع الهواء المضغوط الجاف من منفذ وعاء الامتصاص على
البرج المفعول مجدداً
BD + مع صفر التطهير:
بعد مرحلة التسخين، يلتقط المضخم الهواء المحيطي ويرسله من أسفل إلى أعلى من خلال البرج المنشط.
4. أغير
بعد التجديد ، يتحول التجفيف من البرج المشبوع إلى البرج المتجدد (3).
CD85 تكنولوجيا متقدمة و أداء متميز
1. التكنولوجيا المتقدمة والأداء المتميز
• توفر مجففات سي دي+/سي دي المودولية الجديدة من أتلاس كوبكو هواء جاف عالي الجودة بدون أوعية ضغط،مع نقطة الندى الضغط منخفضة تصل إلى -70 درجة مئوية ويمكن أن تحقق أعلى مستوى 1 للمحتوى المائي في معيار ISO8573-1:2010 معيار جودة الهواء المضغوط.
2أداء ممتاز
• مادة امتصاص عالية الجودة ذات أداء امتصاص عالي موثوق به ، مناسبة لمجموعة متنوعة من ظروف العمل
• يصل مستوى سلسلة CD + إلى نقطة الندى الضغطية من -40 °C و -70 °C
• يصل مستوى سلسلة CD إلى نقطة الندى الضغطية من -20 درجة مئوية
3صمام الكهربائي الأمثل
• صمام الكهربائي عالي الجودة لضمان العمل الموثوق به للمجفف في ظروف ضغط مختلفة
4.المراقب الذكي والصديق
• جهاز تحكم LCD لمراقبة حالة العمل،
• يمكن مزامنتها مع الضاغط للتحكم في مفتاح الضاغط (تحميل وتفريغ) حالة
• إشارة وقت الخدمة والعمل والتحذير.
• تحكم اختياري لنقطة الندى للحد من فقدان هواء التطهير (يتطلب تحكم اختياري لنقطة الندى).
• التحكم عن بعد لتحقيق البدء والوقف والإنذار عن بعد
5توزيع تدفق الهواء المثالي
• تحليل ميكانيكا السوائل المهنية، وتصميم توزيع تدفق الهواء، ومدّدة عمر المسمم
• توزيع تدفق الهواء المثالي يضمن نقطة الندى الثابتة
6صيانة ورعاية ملائمة
• استبدال المسمم بسرعة، والملء بسهولة، وتجنب الإفراط في المسمم
• جهاز حماية مصمم خصيصًا لمنع مسحوق الامتصاص أثناء العمل
7نطاق ضغط واسع
• يمكن استخدام المنتجات القياسية لـ 4-10بار ، ويمكن استخدام الخيارات حتى 16بار
• التصميم المهني لضغوطات مختلفة في المدخلات للحد من خسائر الهواء المضغوط
المواصفات التقنية
| النوع | ضغط العمل | معالجة معدل التدفق في ظروف نقطة الندى الضغط | درجة الحرارة القصوى (المحيط / المدخل) | انخفاض الضغط ((بدون مرشح) | قوة المحرك | الجهد ((50Hz و 60Hz) | الأبعاد | الوزن | المدخل/الخارج | |||
| (ل) | W | هـ | ||||||||||
| بار | I/s | م3/دقيقة | °C | بار | كيلو | ملم | ملم | ملم | كيلوغرام | خيط المسمار G | ||
| CD85-20°C | 4-16 | 85 | 5.1 | 46/50 | 0.14 | 0.06 | 230V / 1Ph / 50Hz & 60Hz | 550 | 330 | 1170 | 170 | G 1 |
مجفف سي دي*: الألومينا المنشطة، يمكن استخدامها لدرجة الندى الضغطية -20 درجة مئوية (CD180/210 فقط نقطة الندى الضغطية الاختيارية -40 درجة مئوية)
وصف الضغط**: يوصى بالجهاز القياسي لـ 7 ~ 8bar الهواء المضغوط (منطقة الاستخدام المحدودة 4 ~ 10bar) ، اختياري المقابلة 4/10/13 ~ 16bar فوهة تنقية للحد من استهلاك الغاز
ظروف العمل المرجعية: درجة حرارة الغرفة: 25 درجة مئوية
درجة حرارة الهواء: 35°C
ضغط العمل: 7 بار
ظروف تشغيل متطرفة: الحرارة المحيطة القصوى: 46 درجة مئوية
الحد الأدنى لدرجة حرارة البيئة: 2 درجة مئوية
الحرارة القصوى لدخول الهواء: 50°C
