تفاصيل المنتج:
|
| المواد: | سبيكة الألومنيوم | النموذج: | CD25-260 |
|---|---|---|---|
| العلامة التجارية: | أطلس | وضع التبريد: | تطهير أو تطهير الصفر |
| هبوط الضغط: | 0.2 بار (ه) 2.9 Psig | الصمامات: | صمامات استانلس ستيل |
| إبراز: | مجففات الهواء المجففة CD25,مجففات الهواء بالمجفف CD260,المجفف أطلس كوبكو CD25 |
||

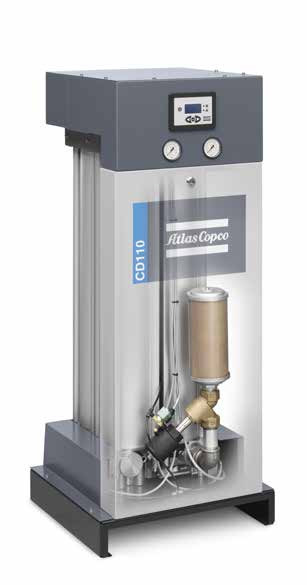

ATLAS CD25-260 مجففات الهواء المطهرة معالجة الهواء
انقر لفتح كتالوجنا:مُجفف + مجففات + أنتويرب + منشور + EN + 2935093945.pdf...
كيف تعمل المجففات؟
تتكون مجففات المجفف من برجين مليئين بالمجفف. يمر الهواء المضغوط الرطب مباشرة من خلال المادة ، والتي تمتص الرطوبة.المجفف لديه قدرة محدودة على الامتصاص قبل أن يجفولهذا تصميم البرج التوأم بينما يجف البرج الأول الهواء، يجدد الآخر
تقدم أطلس نوعين من مجففات المجففات، مجموعة BD +من مجففات التنظيف (صفر) ومجموعة CD ((+) من مجففات المجففات الخالية من الحرارة. يكمن الفرق في عملية تجديدها.
1. الجفاف
يتدفق الهواء المضغوط الرطب إلى الأعلى من أسفل إلى أعلى (1).
2. التجدد
مجففات المجففات بدون حرارة ¢ CD+:
يتم توسيع الهواء الجاف من منفذ برج التجفيف إلى ضغط جوي وإرساله من خلال المجفف المشبوع ، مما يجبر الرطوبة الممتصة على الخروج (2 و 4).
بعد إزالة الامتصاص، يتم إغلاق صمام التنفس وإعادة الضغط على الوعاء.
أجهزة تجفيف المجفف المزروعة بالنفخة (صفر) BD+:
يلتقط المضخم (5) الهواء المحيطي ويفجره عبر السخان الخارجي (6) ، ثم يتم إرسال الهواء المُسخن من خلال المُجفف المشبّع (2) ، مما يجبر الرطوبة المُمتصّة على الخروج.
3التبريد (BD+)
BD + مع التطهير:
بعد مرحلة التسخين، يتم تبريد المجفف عن طريق توسيع الهواء المضغوط الجاف من منفذ وعاء الامتصاص على
البرج المفعول مجدداً
BD + مع صفر التطهير:
بعد مرحلة التسخين، يلتقط المضخم الهواء المحيطي ويرسله من أسفل إلى أعلى من خلال البرج المنشط.
4. أغير
بعد التجديد ، يتحول التجفيف من البرج المشبوع إلى البرج المتجدد (3).
CD 25-260 استثمارات تنافسية وموثوقية ممتازة
1. تشغيل موثوق به
مصممة للعمل بشكل موثوق عند التشغيل المستمر من 100% تدفق الهواء، في حين أن معظم المجففات في السوق بنيت فقط للعمل في 70% إلى 80%.هذا يشمل نقطة انخفاض ضغط ثابتة من -20 °C / -5 °F أو -40 °C / -40 °F كمعياريمكن أيضاً تعديل نقطة ضغط الندى لتغييرات الموسم أو التطبيق.
2 ، تصميم منفذ / صمام فريد
• قطر الأنابيب الكبير يقلل من انخفاض الضغط لتوفير طاقة متقدمة.
• يقلل صمام 3/2 الذي يتم تشغيله إلكترونياً من خطر حدوث انهيار ويقدم تحكمًا موثوقًا أثناء تقلبات تدفق الهواء.يعمل تغيير السفن بشكل لا يصدق حتى في ظروف قاسية.
• فتحات الخدمة تضمن خدمة سهلة للأجزاء المتحركة لنظام الصمامات.
• التصميم الذكي للمصفاة يقلل من انخفاض الضغط، وأوقات التجدد واستهلاك الطاقة. وتكفل تقنية "swirl" التوزيع الأمثل لتدفق الهواء وتقلل من ارتداء المجفف.
3,نظام تحكم ومراقبة متقدم
• عرض 4 خطوط في 23 لغة.
• إنذارات الخدمة وإرسال الإنذار العام.
• يراقب جميع المعلمات لضمان أقصى قدر من الموثوقية.
• يسمح بالمزامنة مع الضاغط ، وتشغيل / إيقاف عند الضاغط.
• إشارات الخدمة (4)000(8,000 و 40,000 ساعة) والتحذيرات.
• مستشعر نقطة الندى الضغط الاختياري للتبديل المعتمد على نقطة الندى.
4 ، سهلة الخدمة والصيانة
• تسمح أكياس المجفف باستبدالها بسرعة دون تسرب المواد المضغوطة.
• يغطي الربيع الأكياس لمنع التلف من الجفاف يتحرك بسبب نبضات الضغط.
• يمنع مرشح مسبق PD دائم تلوث الزيت لزيادة عمر المجفف ويتم تضمينه لتركيبه في أنابيب الهواء.
• يُحمي مرشح بعد DDp شبكة الهواء من غبار المجفف وتلوث الشبكة ويتم تضمينه للتركيب في أنابيب الهواء.
• يجب تركيبها في أنابيب الهواء.
• سهلة التجميع والصيانة.
6 ، مجموعة التطهير
يوفر المرونة في تحسين ضغط التجدد لأدنى استهلاك للهواء في التطهير. القياسية هي 7 بار ؛ فوهات 4 و 10 بار تأتي كأجزاء منفصلة.
7خيارات متقدمة
• مستشعر نقطة الندى الضغط مطلوب للتبديل المعتمد على نقطة الندى.
• مجموعة تركيب الجدار.
المواصفات التقنية
| النوع |
إيزو 8573-1 |
الضغط نقطة الندى |
سعة المدخل 100 نقطة مئوية |
انخفاض الضغط باستثناء المرشح | حجم المرشح | الأبعاد ((L x W x H) | الوزن | |||||||
| المرشح المسبق | ||||||||||||||
| °C | °F | l/s | م 3 / ساعة | cfm | بار ((e) | psig |
0.01 ميكرومتر 0.01 جزء في المليون |
1 ميكرومتر | ملم | بوصة | كيلوغرام | إيبس | ||
| CD 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 × 620 × 1070 | 15.8 × 24.4 × 421 | 87 | 192 |
| CD 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 × 620 × 1115 | 15.8 × 24.4 × 439 | 88 | 194 |
| 45 CD | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | DDp45 | 401 × 620 × 1285 | 15.8 × 24.4 × 506 | 89 | 218 |
| القرص 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | DDp65 | 401 × 620 × 1465 | 15.8 × 24.4 × 577 | 114 | 251 |
| CD 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0.25 | 3.64 | PD65 | DDp62 | 401 × 620 × 1615 | 15.8 × 24.4 × 636 | 124 | 273 |
| CD 90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | DDp90 | 571 × 620 × 1285 | 22.5 × 24.4 × 506 | 165 | 364 |
| CD 110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | DDp160 | 571 × 620 × 1465 | 22.5 × 24.4 × 577 | 197 | 434 |
| CD 130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0.25 | 3.64 | PD160 | DDp160 | 571 × 620 × 1615 | 22.5 × 24.4 × 636 | 211 | 465 |
| CD 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0.45 | 6.48 | PD215 | DDp215 | 571 × 620 × 1695 | 22.5 × 24.4 × 667 | 245 | 540 |
| CD 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0.25 | 3.64 | PD215 | DDp215 | 738 × 620 × 1615 | 29.1 × 24.4 × 636 | 298 | 657 |
| سي دي 260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | DDp265 | 738 × 620 × 1915 | 29.1 × 24.4 × 754 | 328 | 723 |
ظروف المرجعية BD +: بيانات الأداء حسب ISO 7183:2007.
درجة حرارة مدخل هواء الضاغط: 35 درجة مئوية/100 درجة فهرنهايت.
الرطوبة النسبية في المدخل: 100٪
ظروف المرجعية BD + ZP (الصفر التطهير):
بيانات الأداء وفقًا للمعيار ISO 7183:2007.
درجة حرارة الهواء المحيطة: 25 درجة مئوية/77 درجة فهرنهايت.
الرطوبة النسبية للهواء المحيط: 60%
