تفاصيل المنتج:
|
| عرض: | رقمية | النموذج: | أوسك 12-2500 |
|---|---|---|---|
| نظام إنذار: | مسموع ومرئي | طريقة التجديد: | بدون حرارة أو ساخنة |
| مصدر الطاقة: | كهرباء | المرحلة: | العازب |
| طريقة التجفيف: | امتصاص المجفف | مادة مجففة: | تنشيط الألومينا |
| إبراز: | إدارة الصيانة الصفرية (OSC) فصل النفط والماء (OSC) فصل النفط والماء,OSC Oil-Water Separation |
||

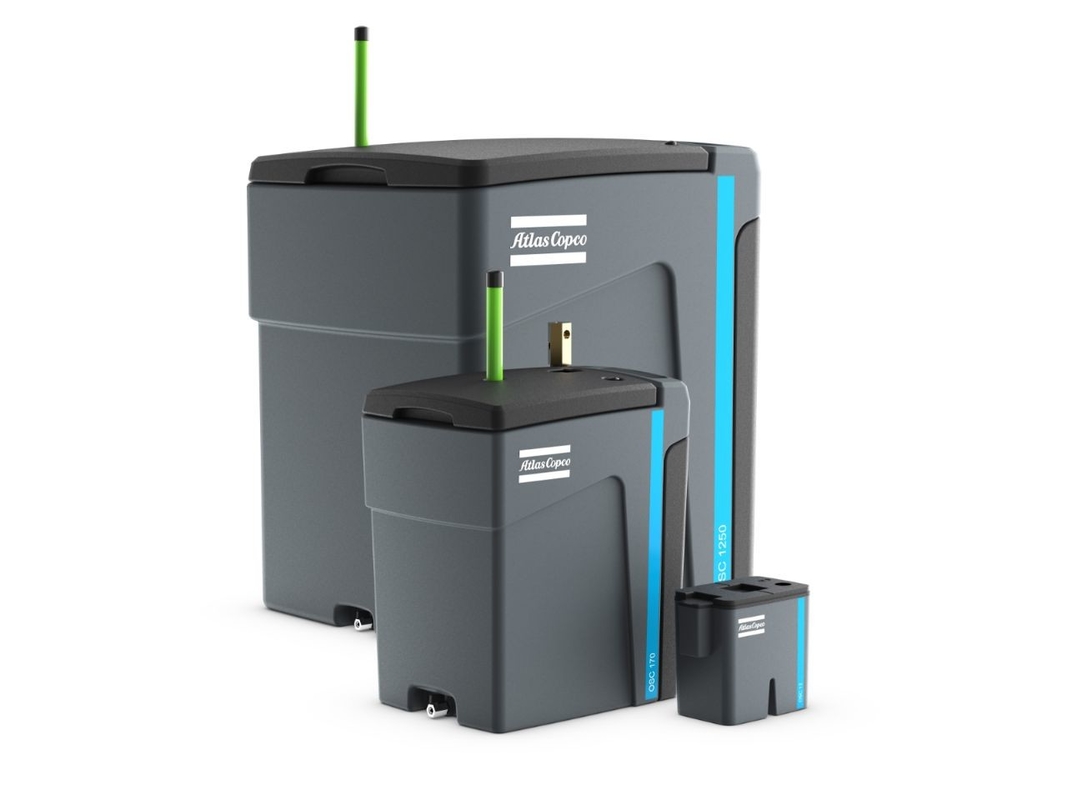

أوسك فاصل النفط والماء
إذا دخل المكثف الزيتي المنتج من نظام ضاغط الهواء مباشرة إلى نظام أنابيب الصرف دون معالجة، فإن الزيت سيسبب أضرار كبيرة في التلوث البيئي.استخدام معدات معالجة المكثفات ليس فقط بسبب المسؤولية البيئية، ولكن أيضا في العديد من البلدان. هو شرط إلزامي من القوانين واللوائح.يمكن لسلسلة فاصلات النفط والماء متعددة المراحل التي صممت حديثًا من Atlas Copco إزالة النفط الموجود في المياه المكثفة المنتجة من نظام ضاغط الهواءويمكن أن يقلل من محتوى النفط المتبقي في المياه المكثفة إلى 10ppm. بالإضافة إلى ذلك، فإنه يستفيد منOSC تحقق عمليات الصيانة المستندة إلى الصفر.
فعالة
• تصميم الترشيح المكون من بروبلين و كربون نشط في مرحلتين يمكنه تصفية وإزالة مجموعة متنوعة من الزيوت
• يمكن أن يوفر صندوق المرشح المزدوج من الطين العضوي تأثير تصفية أفضل
• يتم تقليل محتوى النفط المتبقي من المكثف المعالجة إلى 10ppm أو حتى 5ppm، والتي تلبي المتطلبات التنظيمية، والقضاء على خطر التلوث البيئي،ويمكن تصريفها مباشرة في نظام الصرف الصحي
موثوق بها
• يمكن استخدام منفذ فحص الصرف الصحي للتحقق من تأثير إزالة زيت الصرف في أي وقت
• عصا المؤشر هي القياسية على غرفة المرشح البولي بروبيلين الأساسية للإشارة بشكل بديهي إلى تاريخ انتهاء صلاحية مواد المرشح
• مؤشر الانسداد تم تكوينه لمراقبة تدفق المكثف في أي وقت سهل الاستخدام
• تصميم هيكلي بسيط ومقاوم للتآكل ، لا يتطلب تخطيط تركيب خاص ، والتركيب مريح
• حزمة مواد المرشح سهلة التفكيك والتركيب، والصيانة والاستبدال بسيطة
• دورة الصيانة والاستبدال 4000 ساعة
مرنة
• OSC12-15 هي سلسلة صغيرة تستخدم مواد المرشحات المستخدمة مرة واحدة، وتستخدم السلسلة الكبيرة حزم من مواد المرشحات القابلة للتغيير.
• يحتوي OSC12-625 على تصميم تصفية من مرحلتين ، و OSC1250-2500 لديه تصميم تصفية من ثلاث مراحل
• OSC2500 مجهزة بمحول لتوزيع تدفق المكثف بالتساوي من كل وحدة
تصفية فعالة متعددة المراحل
1نهاية المدخل
الماء المكثف الذي يحتوي على الزيت يدخل إلى غرفة التوسع من خلال مدخل واحد أو متعددة، حيث ينتشر ويقلل من الضغط.يمكن لعملية الانتشار اعتراض وتصفية الشوائب الكبيرة من الجسيمات الصلبة، مما يمنع هذه الشوائب من التأثير على تأثير مادة المرشح الخلفية.
2غرفة المرشحات من المرحلة الأولى
الماء المكثف الذي يحتوي على الزيت يختلط ويتدفق من خلال مادة المرشح البولي بروبلين. يتم اعتراض الزيت واستيعابها من قبل مادة المرشح ، والماء قادر على المرور.سوف تبقى المياه المكثفة في الغرفة التي تحتوي على مادة المرشح لفترة من الوقت، وستبدأ الخطوة الثانية من التصفية. يطفو الزيت المتبقي على سطح المياه المكثفة ويتم امتصاصه بواسطة مادة المرشح.
3غرفة المرشح الثانوية
صندوق مادة المرشح القابلة للإزالة مليء بأكياس الكربون المنشط أو الطين العضوي لتصفية إضافية وإزالة قطرات زيت صغيرة في الماء المكثف
4.المخرج
بعد تنظيفها بالكامل في غرفة المرشح الثانوية ، يمكن تصريف المياه المكثفة النظيفة مع عدم وجود أي زيت متبقي تقريبًا بشكل آمن مباشرة من المخرج إلى نظام الصرف الصحي
المعلمات التقنية
| نوع النظام | جميع المياه المكثفة التي يتم تصريفها من ضاغط الهواء + خزان الهواء + مجفف المبرد + المرشح تدخل OSC | جميع المياه المكثفة التي يتم تصريفها من ضاغط الهواء + خزان الهواء + مرشح يدخل OSC | الأبعاد | الوزن | الواجهة (حلقة BSP) | |||||||
| النوع | تدفق المعالجة (بناءً على جهاز ضغط الهواء FAD) | تدفق المعالجة (بناءً على جهاز ضغط الهواء FAD) | ||||||||||
| المنطقة الباردة | المنطقة المعتدلة | استوائي | المنطقة الباردة | المنطقة المعتدلة | استوائي | (ل) | W | هـ | المدخل | منفذ | ||
| م3/دقيقة | م3/دقيقة | م3/دقيقة | م3/دقيقة | م3/دقيقة | م3/دقيقة | ملم | ملم | ملم | كيلوغرام | بوصة | بوصة | |
| OSC12 CARB | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4" ((6ملم) | 3/8 " ((10 ملم) |
| OSC25 CARB | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4" ((6ملم) | 3/8 " ((10 ملم) |
| OSC50 CARB | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | نصف |
| OSC85 CARB | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | نصف |
| OSC170 CARB | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2×3/4" | 3/4 " |
| OSC300 CARB | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2×3/4" | 3/4 " |
| OSC625 CARB | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4 | 3/4 |
| OSC1250 CARB | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2×3/4" | 3/4 " |
| OSC2500 CARB | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4 | 3/4 " |
| OSC12 الطين | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4" ((6ملم) | 3/8 " ((10 ملم) |
| OSC25 الطين | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4" ((6ملم) | 3/8 " ((10 ملم) |
| OSC50 الطين | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | نصف |
| OSC85 الطين | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | نصف |
| OSC170 الطين | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2×3/4" | 3/4 " |
| OSC300 الطين | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2×3/4" | 3/4 " |
| OSC625 الطين | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2×3/4" | 3/4 " |
| OSC1250 الطين | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2×3/4" | 3/4 " |
| OSC2500 الطين | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2×3/4" | 3/4 " |
ملاحظة:
1يتم تصميم وتحديد تدفق المعالجة على أساس محتوى زيت الخروج من 10mg / l.
2ظروف العمل المرجعية: وقت العمل 12 ساعة/يوم
ضغط العادم 7بار
المنطقة الباردة: درجة حرارة المحيط 15 درجة مئوية
الرطوبة النسبية 60%
المنطقة المعتدلة: درجة حرارة البيئة 25 درجة مئوية
الرطوبة النسبية 60%
المنطقة الاستوائية: درجة حرارة المحيط 35 درجة مئوية
الرطوبة النسبية 70%
اختيار تدفق المعالجة المقابلة وفقًا لنوع درجة حرارة البيئة لنظام ضاغط الهواء المستخدم.
3ظروف العمل القاسية: الحد الأدنى لدرجة حرارة المدخل: 1°C
الحد الأدنى لدرجة حرارة البيئة: 1 درجة مئوية
درجة حرارة المدخل القصوى: 75 درجة مئوية
4عامل تصحيح وقت العمل
في أوقات تشغيل مختلفة ، يجب حساب تدفق معالجة OSC وتصحيحه وفقًا لعوامل تصحيح مختلفة:
5أداء الفصل
يجب أن يصل محتوى الزيت بعد المعالجة إلى 5mg / l ، ويجب مضاعفة تدفق معالجة OSC.
6. يستخدم ضاغط الهواء RIF-N ، RS- Ultra أو زيوت معدنية أخرى يوصى باختيارها من سلسلة CARB ، والتي هي نموذج الزيت القياسي باستثناء VSD + ؛
يوصى باختيار ضاغطي الهواء باستخدام RXD أو Rotor-Foodgrade أو الزيوت الاصطناعية الأخرى من سلسلة CLAY ، وهي نموذج زيت VSD + القياسي.
