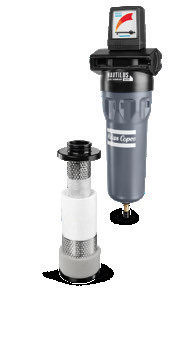

فلترات الهواء المضغوط من طراز Atlas Ud+Series فلترات التجمد الزيتي ذات الأداء العالي

انقر لفتح كتالوجنا:المرشحات + أنطوابه + النشرة + EN + 2935093245 + 20210602.pdf...

مرشحات زيت مزدوجة في واحد مع وفورات طاقة فائقة

مرشحات UD+ تعمل بكفاءة على تقليل الهباء الجوي للنفط والغبار الرطب وقطرات الماء في تيار الهواء المضغوط لحماية استثماراتك ومعداتك وعملياتك.يو دي + يجمع بين خطوتين للتصفية (دي دي + وPD +) في واحدتقنية فريدة من نوعها لتلبية متطلبات الجودة العالية للتطبيقات المتنوعة وتوفير وفورات الطاقة النهائية.

فوائدك

40% توفير الطاقة
انخفاض ضغط أقل بنسبة 40٪ من مزيج المرشحات التقليدية يؤدي إلى 40٪ كفاءة طاقة أعلى.
الهواء النقي
نقاء الهواء يساوي الذي يتم الحصول عليه باستخدام فلترين في خط، وذلك بفضل حزمة المرشحات السميكة من مرشحات UD +.
حفظ المساحة
يقلل مفهوم التصفية اثنين في واحد من مساحة التثبيت وتعقيدها ، مما يجعل مرشحات UD + مناسبة بشكل خاص للتطبيقات التي تكون فيها المساحة في قسط.
ادخر المال
تثبيت مرشحات UD + للاستمتاع بتوفير كبير في التكاليف مقارنة

الأداء

الـ UD+
الملوثات الهباء الجوي للنفط / الغبار الرطب
طريقة الاختبار ISO 8573-2:2007، ISO 12500-1:2007
الحد الأقصى لنقل الزيت (mg/m3) * 0.0009
انخفاض الضغط الرطب (mbar) 245
خدمة العناصر بعد 4000 ساعة تشغيل أو سنة واحدة
السابق مع فصل الماء

* تركيز الزيت في المدخل = 10 ملغ/م.

عوامل تصحيح
ضغط المدخل (بار) 1 2 3 4 5 6 7 8 10 12 14 16
ضغط المدخل (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
عامل تصحيح 0.38 0.53 0.65 0.75 0.83 0.92 1.00 1.06 1.20 1.31 1.41 1.50

مثال
• ضغط العمل 3 bar ((g) ، تدفق الهواء المضغوط 35 l/s.
• اضرب السعة الاسمية للفلتر المحدد بعامل تصحيح المقابلة عند ضغط العمل المطلوب للحصول على السعة عند ضغط العمل:
- الحجم 45+: 45 لتر / ثانية * 0.65 = 29 لتر / ثانية => حجم المرشح 45+ غير كبير بما فيه الكفاية.
- الحجم 60+: 60 لتر / ثانية * 0.65 = 39 لتر / ثانية => حجم الفلتر 60+ هو الحجم المختار.

الخيارات
• مجموعة توصيل المرشحات لسهولة التثبيت في سلسلة (9-550 لتر/ثانية).
• مجموعة تركيب الجدار تبسط التثبيت (9-550 لتر/ثانية).
• يربط الارتباط السريع الفلتر بجهاز تصريف أو فاصل النفط / الماء.
• اتصال خال من التوتر مثبت في مقياس الضغط التفاضلي ، لإعطاء إشارة عن بعد لاستبدال الخرطوش.
• تصريف إلكتروني لجهاز الإرسال الإلكتروني بدون فقدان الهواء المضغوط ووظيفة إنذار (جهاز الإرسال الإلكتروني اختياري على مقاس 9 + - 550 + ، 850 + T و 1100 + T ؛ قياسي على مقاس 550 + F وأكبر).

الشهادة
• إيزو 8573-2:2007
• ISO 12500-1:2007
