تفاصيل المنتج:
|
| المواد: | سبيكة الألومنيوم | النوع: | محرك متغير السرعة |
|---|---|---|---|
| التكرار: | 50/60 هرتز | الضمان: | سنة واحدة |
| النموذج: | VSD بلس | قوة المحرك: | 22 كيلو واط |
| مصدر الطاقة: | الكهربائية | متاح: | جاف مدمج متاح |
| إبراز: | ضاغط الهواء المسمار الأطلس VSD Plus,ضاغط الهواء المسمار الأطلس,ضاغط الهواء المسمار الأطلس VSD,Atlas Screw Air Compressor,Atlas Screw Air Compressor VSD |
||
مفكّكات المسامير الدوارة المحقّقة بالزيت

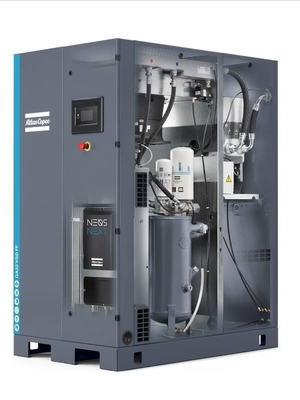

GA 22 VSD+
انقر لفتح كتالوجنا:GA 7-37 VSD+ الكتيب الإنجليزي 2935 0981 45.pdf
التحول الجديد لشركة أتلاس كوبكو
يستخدم مضغوطات سلسلة GA22VSD + من Atlas Copco تقنية محرك التردد المتغير ومجهزة بمحرك مغناطيس دائم مضمن (IPM).وتوفير متوسط للطاقة يصل إلى 50%إن تصميمه المتقدم يضمن تشغيل مستقر للآلة على المدى الطويل حتى في ظل ظروف العمل القاسية ، مما يقلل إلى حد كبير من تكاليف الدورة.وقد حصل هذا الأداء على اهتمام واسع والاعتراف في صناعة الضاغط.
نماذج صغيرة، حكمة عظيمة
•مبتكرة
لقد أحدثت شركة أتلاس كوبكو ثورة في تشكيل و أداء الضاغط بدلاً من التصميم الأفقي المعتاد الذي يأخذ مساحة كبيرة
يحتوي على تخطيط مستقيم ومدمج ، مما يوفر مساحة أرضية وأماكن عمل ثمينة ، ويسهل الوصول إلى الصيانة ، ويقلل من إجمالي تكلفة الملكية لجميع العملاء.
•فعالة
1) انخفاض استهلاك الطاقة بنسبة 50% في المتوسط مقارنة بالنماذج الحالية.
2) زيادة التوصيل الجوي المجاني (FAD) تصل إلى 12٪.
•ذكي
1) سهولة الرصد والصيانة بفضل جهاز تحكم Elektronikon® Touch.
2) إشعارات الصيانة وحالة الجهاز متاحة عن طريق بريد إلكتروني SMARTLINK أو رسائل نصية.
3) تقارير مخصصة عن أداء الطاقة للجهاز الخاص بك، وفقًا لمعيار ISO 50001.
•موثوق بها
1) صيانة منخفضة: عدد أقل من المكونات، زيادة في وقت التشغيل.
2) استنادا إلى مزيج فريد من التقنيات المثبتة والمكونات القائمة، والتي تم تجميعها بشكل مثالي من خلال خبرة وخبرة Atlas Copco.
GA 22 سلسلة VSD + الابتكارات من الداخل والخارج
1محرك مغناطيس دائم داخلي (iPM)
• التصميم المدمج والمخصص للتبريد المثالي بالزيت.
• تصميم داخلي في بلجيكا.
• تصنيف حماية IP66.
• لا يتطلب تدفق هواء التبريد.
• حمالة المحرك المزينة بالزيت: لا يوجد (إعادة) الزيت ، زيادة في وقت التشغيل.
2.مروحة مبتكرة
• تستند إلى أحدث التقنيات.
• وفقا لبرنامج ERP2015 الكفاءة.
• انخفاض مستويات الضوضاء.
3عنصر
• صنعت من قبل أتلاس كوبكو.
• قوية و هادئة
4. القيادة المباشرة
• التصميم الرأسي، عدد أقل من الأجزاء.
• متبريد بالزيت، ضغط محكم.
• لا أدوات أو أحزمة، لا غطاء العمود.
• المدمجة: انخفاض البصمة بنسبة 60٪
5مرشح زيت/فصل زيت قوي
• صمام التجاوز المدمج مع فلتر الزيت.
• صيانة سهلة
6صمام الحراسة
• لا يوجد جهاز إيقاف المدخل
• لا يوجد خسائر في الانفجار أو انخفاض الضغط.
• بدون صيانة.
7.فراغ المياه الإلكتروني بدون خسارة
• متضمنة بشكل قياسي.
• إزالة فعالة للمكثفات دون فقدان الهواء المضغوط.
• التجاوز المتكامل اليدوي لإزالة الكثافة الفعالة في حالة انقطاع الكهرباء.
8جهاز التحكم باللمس (Elektronikon®)
• جهاز تحكم عالي التكنولوجيا مع إشارات التحذير، إيقاف تشغيل الضاغط وتخطيط الصيانة.
• سهلة الاستخدام ومصممة للعمل في أصعب الظروف.
• مراقبة عن بعد SMARTLINK القياسية لتحقيق أقصى قدر من أداء نظام الهواء وتوفير الطاقة.
• تحكم اختياري لضاغطين متعددين (2، 4 أو 6 ضاغطين).
9. حجرة VSD +
• VSD + متفوقة على آلات العجلة.
• تبقى المكونات الكهربائية باردة، مما يزيد من عمرها.
• محرك محركات مخصص لتقنية iPM.
• 5 ٪ اختناق DC كقياس.
• تبديد الحرارة للمحول في حجرة منفصلة.
لماذا تكنولوجيا Atlas Copco Variable Speed Drive+؟
• وفورات الطاقة بنسبة 50% في المتوسط مع نطاق تدفق واسع (20-100%).
• يزيل عقوبة الذروة الحالية أثناء التشغيل.
• يقلل من تسرب النظام بسبب انخفاض ضغط النظام.
• الامتثال لمبادئ EMC (2004/108/EG).
• جهاز التحكم المدمج Elektronikon® Touch يتحكم في سرعة المحرك و محول التردد عالي الكفاءة.
• لا تضيع أوقات التوقف أو خسائر الانفجار أثناء التشغيل.
• يمكن للضاغط أن يبدأ / يتوقف تحت ضغط النظام الكامل دون الحاجة إلى تفريغ.
* بالمقارنة مع ضاغطات السرعة الثابتة، استنادا إلى القياسات التي أجرتها وكالة مراقبة الطاقة المستقلة.
المواصفات التقنية:
| نوع الضاغط | ضغط العمل | إمكانية الوصول FAD* ((min-max)) | قوة المحرك | مستوى الضوضاء | الوزن | الوزن مكان العمل كامل الميزة | منفذ | ||||
| بار ((e) | psig | l/s | م3/دقيقة | cfm | كيلوواط | السيارات | dB ((A) | كيلوغرام | كيلوغرام | ||
| GA22VSD+ | 4 | 58 | 15.2-761 | 0.91-4.57 | 32.1-1612 | 22 | 30 | 67 | 363 | 485 | G1"F |
| 7 | 102 | 14.8-74.3 | 0.89-446 | 31.3-1574 | 22 | 30 | 67 | 363 | 485 | ||
| 9.5 | 138 | 17. 1-64.5 | 1.03-3.87 | 36.2-1366 | 22 | 30 | 67 | 363 | 485 | ||
| 12.5 | 181 | 16.9-535 | 1.01-3.21 | 35.7-1132 | 22 | 30 | 67 | 363 | 485 | ||
الأبعاد:
القياسية:780*811*1590 ((L*W*H)) ((ملم))
إف:780*1273*1590 ((L*W*H)) ((ملم))
