تفاصيل المنتج:
|
| Power: | 7-37kw | Material: | Aluminum Alloy |
|---|---|---|---|
| Motor: | Interior Permanent Magnet (iPM) | Type: | Rotary Screw Oil-injected |
| Frequency: | 50/60 Hz | Warranty: | 1 year |
| النموذج: | VSD بلس | الشهادات: | سي، أول، بنفايات |
| إبراز: | GA7-37VSD + ضاغط الهواء المسمار,ضاغط الهواء المسمار أتلاس |
||

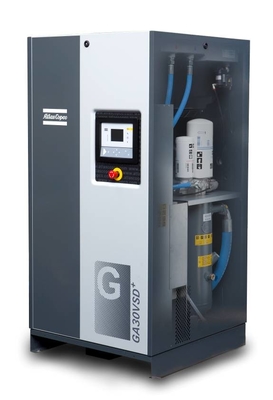

مفكّكات المسامير الدوارة المحقّقة بالزيت
GA 7-37 VSD + (7-37 كيلوواط / 10-50 حصان)
انقر لفتح كتالوجنا:GA 7-37 VSD+ الكتيب الإنجليزي 2935 0981 45.pdf
معايير جديدة في أداء الكفاءة في الهواء المضغوط
أطلس كوبكوس GA 7-37 VSD+ هو مبدل حقيقي لبيئة التشغيل الخاصة بك. فإنه يقلل من استهلاك الطاقة بنسبة 50% في المتوسط ويضمن الأداء حتى في أشد الظروف صعوبة.جي إيه 7-37 في إس دي + يأتي مع محرك السرعة المتغيرة كمعيار، لدينا في المنزل مصممة تقنية المحرك iPM، والاتصال المتقدم.النتيجة هي ضاغط ضيق يتناسب مع أصغر غرفة ويحدد معيارًا جديدًا في الكفاءة والأداء لسنوات قادمة.
نماذج صغيرة، حكمة عظيمة
•مبتكرة
لقد أحدثت شركة أتلاس كوبكو ثورة في تشكيل و أداء الضاغط بدلاً من التصميم الأفقي المعتاد الذي يأخذ مساحة كبيرة
يحتوي على تخطيط مستقيم ومدمج ، مما يوفر مساحة أرضية وأماكن عمل قيمة ، ويسهل الوصول إلى الصيانة ، ويقلل من إجمالي تكلفة الملكية لجميع العملاء.
•فعالة
1) انخفاض استهلاك الطاقة بنسبة 50% في المتوسط مقارنة بالنماذج الحالية.
2) زيادة التوصيل الجوي المجاني (FAD) تصل إلى 12٪.
•موثوق بها
1) صيانة منخفضة: عدد أقل من المكونات، زيادة في وقت التشغيل.
2) استنادا إلى مزيج فريد من التكنولوجيات المثبتة والمكونات القائمة، والتي تم تجميعها بشكل مثالي من خلال خبرة وخبرة Atlas Copco.
•ذكي
1) سهولة الرصد والصيانة بفضل جهاز تحكم Elektronikon® Touch.
2) إشعارات الصيانة وحالة الجهاز متاحة عن طريق بريد إلكتروني SMARTLINK أو رسائل نصية.
3) تقارير مخصصة عن أداء الطاقة للجهاز الخاص بك، وفقًا لمعيار ISO 50001.

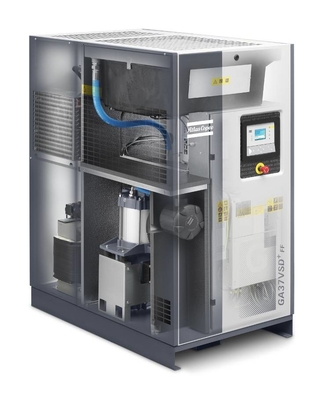

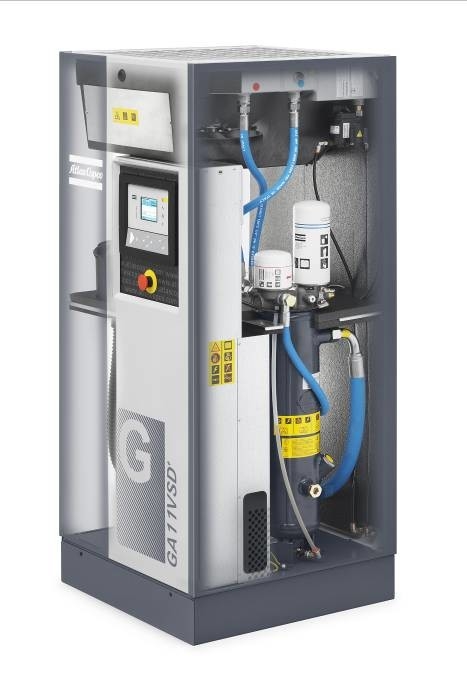

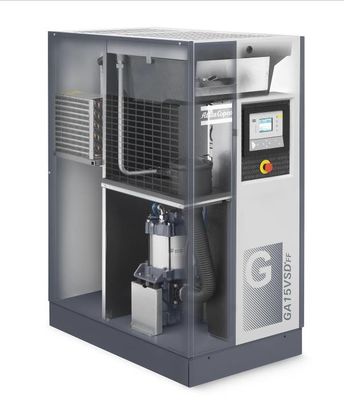

داخل GA7-37 VSD+ المبتكرة
1محرك مغناطيس دائم داخلي (iPM)
• التصميم المدمج والمخصص للتبريد المثالي بالزيت.
• تصميم داخلي في بلجيكا.
• تصنيف حماية IP66.
• لا يتطلب تدفق هواء التبريد.
• حمالة المحرك المزروعة بالزيت: لا (إعادة) الزيت ، زيادة في وقت التشغيل.
2عنصر
• صنعت من قبل أتلاس كوبكو.
• قوية و هادئة
3. القيادة المباشرة
• التصميم الرأسي، عدد أقل من الأجزاء.
• متبريد بالزيت، ضغط محكم.
• لا أدوات أو أحزمة، لا غطاء العمود.
• المدمجة: انخفاض البصمة بنسبة 60٪
4.مروحة مبتكرة
• تستند إلى أحدث التقنيات.
• وفقا لبرنامج ERP2015 الكفاءة.
• انخفاض مستويات الضوضاء.
5مرشح زيت/فصل زيت قوي
• صمام التجاوز المدمج مع فلتر الزيت.
• صيانة سهلة
6.فراغ المياه الإلكتروني بدون خسارة
• متضمنة بشكل قياسي.
• إزالة فعالة للمكثفات دون فقدان الهواء المضغوط.
• التجاوز المتكامل اليدوي لإزالة الكثافة الفعالة في حالة انقطاع الكهرباء.
7جهاز التحكم باللمس (Elektronikon®)
• جهاز تحكم عالي التكنولوجيا مع إشارات التحذير، إيقاف تشغيل الضاغط وتخطيط الصيانة.
• سهلة الاستخدام ومصممة للعمل في أصعب الظروف.
• مراقبة عن بعد SMARTLINK القياسية لتحقيق أقصى قدر من أداء نظام الهواء وتوفير الطاقة.
• تحكم اختياري لضاغطين متعددين (2، 4 أو 6 ضاغطين).
8صمام الحراسة
• لا يوجد جهاز إيقاف المدخل
• لا يوجد خسائر في الانفجار أو انخفاض الضغط.
• بدون صيانة.
9. حجرة VSD +
• VSD + متفوقة على آلات العجلة.
• تبقى المكونات الكهربائية باردة، مما يزيد من عمرها.
• محرك محركات مخصص لتقنية iPM.
• 5 ٪ اختناق DC كقياس.
• تبديد الحرارة للمحول في حجرة منفصلة.
لماذا تكنولوجيا Atlas Copco Variable Speed Drive+؟
• وفورات الطاقة بنسبة 50% في المتوسط مع نطاق تدفق واسع (20-100%).
• جهاز تحكم متكامل Elektronikon® Touch يتحكم في سرعة المحرك و محول التردد عالي الكفاءة.
• لا تضيع أوقات التوقف أو خسائر الانفجار أثناء التشغيل.
• يمكن للضاغط أن يبدأ / يتوقف تحت ضغط النظام الكامل دون الحاجة إلى تفريغ.
• يزيل عقوبة الذروة الحالية أثناء التشغيل.
• يقلل من تسرب النظام بسبب انخفاض ضغط النظام.
• الامتثال لمبادئ EMC (2004/108/EG).
* بالمقارنة مع ضاغطات السرعة الثابتة، بناء على القياسات التي أجرتها وكالة مراقبة الطاقة المستقلة.
المواصفات التقنية GA 7-37 VSD +
| نوع الضاغط | ضغط العمل | إمكانية الوصول FAD* ((min-max)) | قوة المحرك | مستوى الضوضاء | الوزن | الوزن مكان العمل كامل الميزة | منفذ | ||||
| بار ((e) | psig | l/s | م3/دقيقة | cfm | كيلوواط | السيارات | dB ((A) | كيلوغرام | كيلوغرام | ||
| GA7VSD+ | 5.5 | 80 | 7.2-218 | 0.43-131 | 15.0-46.2 | 7.5 | 10 | 62 | 193 | 277 | G3/4"F |
| 7 | 102 | 6.8-218 | 0.41-131 | 14.5-462 | 7.5 | 10 | 62 | 193 | 277 | ||
| 9.5 | 138 | 6.7-179 | 0.40-107 | 14.2-379 | 7.5 | 10 | 62 | 193 | 277 | ||
| 12.5 | 181 | 7.1-141 | 0.43-0.85 | 15.2-298 | 7.5 | 10 | 62 | 193 | 277 | ||
| GA11VSD+ | 5.5 | 80 | 7.2-328 | 0.42-197 | 15.2-696 | 11 | 15 | 63 | 196 | 280 | G3/4"F |
| 7 | 102 | 72-32.0 | 0.42-192 | 15.2-678 | 11 | 15 | 63 | 196 | 280 | ||
| 9.5 | 138 | 6.9-26.8 | 0.41-161 | 14.6-56.8 | 11 | 15 | 63 | 196 | 280 | ||
| 12.5 | 181 | 7.5-23.1 | 0.45-139 | 15.9-48.9 | 11 | 15 | 63 | 196 | 280 | ||
| GA15VSD+ | 5.5 | 80 | 6.8-423 | 0.41-254 | 14.5-89.7 | 15 | 20 | 64 | 199 | 288 | G3/4"F |
| 7 | 102 | 7.0-40.8 | 0.42-245 | 14.8-864 | 15 | 20 | 64 | 199 | 288 | ||
| 9.5 | 138 | 6.7-346 | 0.40-208 | 14.2-733 | 15 | 20 | 64 | 199 | 288 | ||
| 12.5 | 181 | 7.1-272 | 0.43-163 | 15.0-576 | 15 | 20 | 64 | 199 | 288 | ||
| GA18VSD+ | 4 | 58 | 15.0-632 | 0.90-379 | 31.7-1338 | 18 | 25 | 67 | 367 | 480 | G1"F |
| 7 | 102 | 14.7-618 | 0.88-371 | 31.2-1310 | 18 | 25 | 67 | 367 | 480 | ||
| 9.5 | 138 | 169-530 | 1.02-3.18 | 35.9-1123 | 18 | 25 | 67 | 367 | 480 | ||
| 12.5 | 181 | 16.3-430 | 0.98-2.58 | 34.4-911 | 18 | 25 | 67 | 367 | 480 | ||
| GA22VSD+ | 4 | 58 | 15.2-761 | 0.91-4.57 | 32.1-1612 | 22 | 30 | 67 | 363 | 485 | G1"F |
| 7 | 102 | 14.8-74.3 | 0.89-446 | 313-157.4 | 22 | 30 | 67 | 363 | 485 | ||
| 9.5 | 138 | 17. 1-64.5 | 1.03-3.87 | 36.2-1366 | 22 | 30 | 67 | 363 | 485 | ||
| 12.5 | 181 | 16.9-535 | 1.01-3.21 | 35.7-1132 | 22 | 30 | 67 | 363 | 485 | ||
| GA26VSD+ | 4 | 58 | 14.8-85.8 | 0.89-515 | 313-181.8 | 26 | 35 | 67 | 373 | 490 | G1"F |
| 7 | 102 | 145-85.3 | 0.87-512 | 30.6-180.7 | 26 | 35 | 67 | 373 | 490 | ||
| 9.5 | 138 | 169-77.9 | 1.01-4.68 | 35.7-1651 | 26 | 35 | 67 | 373 | 490 | ||
| 12.5 | 181 | 16.3-64.1 | 0.98-3.85 | 34. 6-135.8 | 26 | 35 | 67 | 373 | 490 | ||
| GA30VSD+ | 4 | 58 | 15. 1-98.0 | 0.90-588 | 31.9-2076 | 30 | 40 | 67 | 376 | 500 | G1"F |
| 7 | 102 | 15.0-974 | 0.90-584 | 31.8-2062 | 30 | 40 | 67 | 376 | 500 | ||
| 9.5 | 138 | 17.2-85.6 | 1.03-5.14 | 36.3-1813 | 30 | 40 | 67 | 376 | 500 | ||
| 12.5 | 181 | 16.7-72.0 | 1.00-4.32 | 353-152.4 | 30 | 40 | 67 | 376 | 500 | ||
| GA37VSD+ | 4 | 58 | 14.8-1164 | 0.89-699 | 31.4-2468 | 37 | 50 | 67 | 376 | 500 | G1"F |
| 7 | 102 | 14.8-114.8 | 0.89-689 | 314-243.1 | 37 | 50 | 67 | 376 | 500 | ||
| 9.5 | 138 | 17. 1-102.1 | 1.03-6.13 | 36.2-2163 | 37 | 50 | 67 | 376 | 500 | ||
| 12.5 | 181 | 16.4-86.6 | 0.98-520 | 34.6-1834 | 37 | 50 | 67 | 376 | 500 | ||
