تفاصيل المنتج:
|
| المواد: | سبيكة الألومنيوم | النموذج: | CD20 + -335 + |
|---|---|---|---|
| العلامة التجارية: | أطلس | وضع التبريد: | تطهير أو تطهير الصفر |
| هبوط الضغط: | 0.2 بار (ه) 2.9 Psig | الصمامات: | صمامات استانلس ستيل |
| إبراز: | CD20 + مجففات الهواء بالمجفف,CD335 + مجففات الهواء بالمجفف,مجففات الهواء -40 درجة مئوية أطلس كوبكو |
||

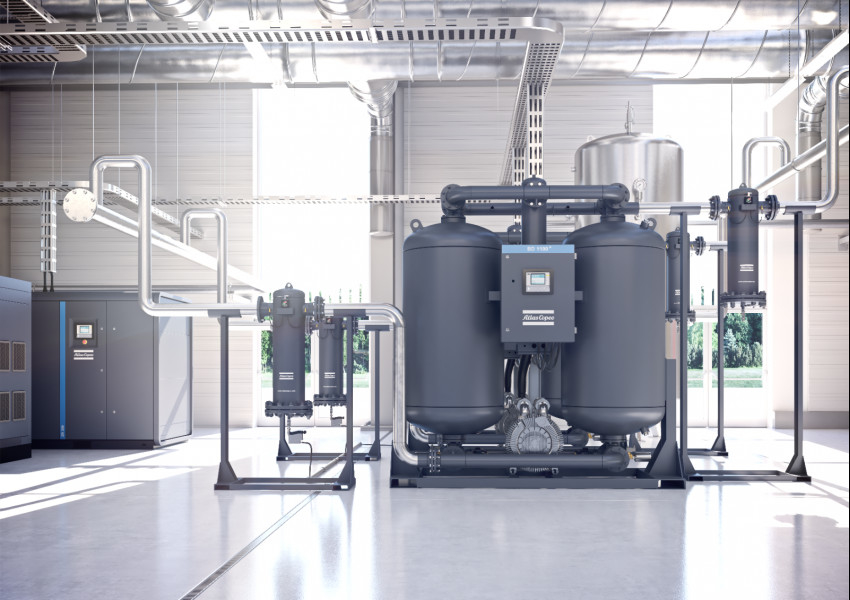

أطلس Cd20+-335+ضغط نقطة الندى -40°C مجفف الهواء مجففات الهواء معالجة الهواء
انقر لفتح كتالوجنا:مُجفف + مجففات + أنتويرب + منشور + EN + 2935093945.pdf...
معالجة الهواء، استثمار حاسم
لماذا تحتاج إلى هواء عالي الجودة الهواء المضغوط يحتوي على النفط والجسيمات الصلبة وبخارات الماء. معا، فإنها تشكل حافة حادة، في كثير من الأحيان حمضية، الزيتية.هذا الخليط الغامض سيدخل نظام الهواء المضغوط، تآكل أنابيب العمل، وإلحاق الضرر بالأدوات الهوائية وإمكانية تعريض المنتجات النهائية للخطر.
كيف تعمل المجففات؟
تتكون مجففات المجفف من برجين مليئين بالمجفف. يمر الهواء المضغوط الرطب مباشرة من خلال المادة ، والتي تمتص الرطوبة.المجفف لديه قدرة محدودة على الامتصاص قبل أن يجفولهذا تصميم البرج التوأم بينما يجف البرج الأول الهواء، يجدد الآخر
CD 20+-335+
كفاءة CeradesTM وتشغيل مستمر
1، CeradesTM
سي دي 20+-335+ هو أول مجفف يستخدم مُجفف CeradesTM الثوري الذي طورته شركة أتلاس وحققت عليه براءة اختراع. يتم توجيه الهواء المضغوط مباشرة عبر المُجفف الصلب،على عكس دفع طريقها من خلال حبات المجفف فضفاضةونتيجة لذلك، تستمتع:
• انخفاض تكاليف الطاقة وانخفاض ضغط الحد الأدنى
التدفق الهوائي المستقيم بدون مقاومة
• جودة هواء أفضل وفترات خدمة أطول بسبب CeradesTM
تستمر لفترة أطول من المجفف الفارغ، الذي يتحلل بشكل كبير مع مرور الوقت.
• حماية البيئة والصحة، انخفاض تكاليف التشغيل،
وأقل وقت توقف لأن Cerades TM يزيل غبار المجفف والحاجة إلى تصفيته للوصول إلى ISO 8573-1: 2010 الفئة 2
الجسيمات
• التثبيت الخالي من المشاكل والعمل المستمر كCeradesTM
يمكن تركيبها أفقياً.
• يمكن لجهاز تجفيف أصغر مثل Cerades TM التعامل مع تدفق الهواء الأكبر.
2. عملية عالية الكفاءة
مصممة للعمل بشكل موثوق عند التشغيل المستمر لتدفق الهواء بنسبة 100٪ ، في حين أن معظم المجففات في السوق مصممة فقط للعمل عند 70٪ إلى 80٪. وهذا يشمل نقطة الندى الضغط الثابت من -20 °C / -5 °F ،-40 درجة مئوية/-40 درجة فهرنهايت,
-70 درجة مئوية/-100 درجة فهرنهايت* كمعيار
ويتم تعديلها أيضًا لتغييرات الموسم أو التطبيق.
*-70°C/100F يستخدم جفاف الجرثومية
3توفير الطاقة المتقدم
• انخفاض ضغط أقل بنسبة تصل إلى 70٪ مقارنة مع السابق
النموذج
• 15٪ تخفيض في هواء التنظيف مقارنة بالمعيار
نموذج سي دي
• التبديل الاختياري يعتمد على نقطة الندى.
المجفف لن يتحول إلى البرج التالي إلا عندما يكون المجفف مشبعًا ، كما يقاس بواسطة مستشعر نقطة الندى. خلال هذا التمديد في وقت الدورة ، لا يستهلك المجفف أي هواء للتطهير ،مما يؤدي إلى انخفاض كبير في استخدام الطاقة.
• يمكن تعيين نقطة الندى حسب متطلبات جهازك
التطبيق لتقليل استهلاك الطاقة.
4,التصميم الفريد للمجموعة / الصمام
• قطر الأنابيب الكبير يقلل من انخفاض الضغط لتوفير طاقة متقدمة.
• يقلل صمام 3/2 الذي يتم تشغيله إلكترونياً من خطر حدوث حوادث تعطيل ويقدم تحكمًا موثوقًا أثناء تقلبات تدفق الهواء.يعمل تغيير السفن بشكل لا يصدق حتى في ظروف قاسية.
• فتحات الخدمة تضمن خدمة سهلة للأجزاء المتحركة لنظام الصمامات.
5تصميم صامت جديد
نظام التخفيف المبتكر مع الصوت الأمامي الكبير يوفر أداء هادئ مع انخفاض ضغط ضئيل.
نظام تحكم ومراقبة متقدم
• أحدث نظام تحكم ومراقبة Elektronikon® Touch مع إشارات تحذير وإيقاف التجفيف وتخطيط الصيانة.
• مراقبة عن بعد SMARTLINK القياسية لتحقيق أقصى قدر من أداء نظام الهواء وتوفير الطاقة.
• جهاز استشعار نقطة الندى للضغط لمعيار التبديل المعتمد على نقطة الندى مع Elektronikon® Touch وخياريا مع جهاز تحكم DC1.
7، وصديقة للخدمة والصيانة
• تسمح كتلة CeradesTM المدمجة بالصيانة السريعة والسهلة.
• يتحلل المجفف الفارغ مع مرور الوقت ، مما يطلق غبارًا دقيقًا في نظام الهواء ، والذي يتطلب تصفية وصيانة إضافية. هذا الغبار يشكل أيضًا خطرًا على الصحة والبيئة ،كما يتداول في الهواء المحيط أثناء تجفيفCeradesTM يزيل هذه المشكلة الغبارية.
8 ، مرشح مدمج للدخول
• يمنع المرشح المسبق UD + عالي الكفاءة تلوث الزيت لزيادة عمر المجفف.
• للتركيب مباشرة على مدخل المجفف من أجل انخفاض الضغط المنخفض.
• سهلة التجميع والصيانة. لا تحتاج إلى اتصالات إضافية للأنابيب والفلاتر.
• لا يتطلب المرشح بعد الوصول إلى ISO 8573-1: 2010 الفئة 2 للجسيمات. للوصول إلى الفئة 1 ، يوصى بمرشح PDp +.
9 ، مجموعة التطهير
يوفر المرونة في تحسين ضغط التجدد. القياسية هي 7 بار؛ 4 بار، 5.5 بار، 8.5 بار، 10 بار،11.5 بار، 13 بار و 14 بار فوهات تأتي كقطع منفصلة. 10 خيارات متقدمة
• مستشعر نقطة الندى للضغط لمراقب DC1.
المواصفات التقنية
| النوع |
الضغط نقطة الندى |
سعة المدخل 100 نقطة مئوية |
انخفاض الضغط باستثناء المرشح | حجم المرشح | الأبعاد ((L x W x H) | الوزن | |||||||
| المرشح المسبق | |||||||||||||
| °C | °F | l/s | م 3 / ساعة | cfm | بار ((e) | psig |
0.01 ميكرومتر 0.01 جزء في المليون |
1 ميكرومتر | ملم | بوصة | كيلوغرام | إيبس | |
| CD 20+ | -40 | -40 | 20 | 72 | 42 | 0.1 | 1.2 | UD25+ | NA* | 3394 × 64 × 1205 | 15.51 × 34.02 × 4744 | 95 | 209 |
| CD 30+ | -40 | -40 | 30 | 108 | 64 | 0.1 | 1.2 | UD25+ | NA* | 394 × 864 × 1205 | 15.51 × 34.02 × 4744 | 100 | 220 |
| CD 40+ | -40 | -40 | 40 | 144 | 85 | 0.1 | 1.2 | UD45+ | NA* | 394 × 904 × 1205 | 15.51 × 35.59 × 4744 | 110 | 242 |
| CD 55+ | -40 | -40 | 55 | 198 | 117 | 0.1 | 1.6 | UD60+ | NA* | 394 × 904 × 1495 | 15.51 × 35.59 × 5886 | 140 | 308 |
| CD 65+ | -40 | -40 | 65 | 234 | 138 | 0.2 | 2.3 | UD60+ | NA* | 394 × 904 × 1495 | 15.51 × 35.59 × 5886 | 165 | 365 |
| CD 85+ | -40 | -40 | 85 | 306 | 180 | 0.2 | 3.6 | UD100+ | NA* | 394 × 934 × 1835 | 15.51 × 36.77 × 7224 | 165 | 363 |
| CD 105+ | -40 | -40 | 105 | 378 | 222 | 0.1 | 1.7 | UD100+ | NA* | 564 × 934 × 1495 | 22.20 × 36.77 × 5886 | 215 | 473 |
| CD 125+ | -40 | -40 | 125 | 450 | 265 | 0.1 | 1.7 | UD140+ | NA* | 564 × 964 × 1495 | 22.20 × 37.95 × 5886 | 234 | 515 |
| CD 170+ | -40 | -40 | 170 | 612 | 360 | 0.2 | 3.1 | UD180+ | NA* | 564 × 964 × 1835 | 22.20 × 37.95 × 7224 | 276 | 607 |
| CD 190+ | -40 | -40 | 190 | 684 |
403 |
0.2 | 2.2 | UD180+ | NA* | 734 × 964 × 1495 | 28.90 × 37.95 × 5886 | 331 | 728 |
| CD 250+ | -40 | -40 | 250 | 900 | 530 | 0.2 | 3.5 | UD310+ | NA* | 734 × 1042 × 1835 | 28.90 × 41.02 × 72.24 | 389 | 856 |
| CD 335+ | -40 | -40 | 335 | 1188 | 699 | 0.3 | 4.4 | UD310+ | NA* | 929 × 1042 × 1835 | 36.57 × 41.02 × 72.24 | 500 | 1100 |
ظروف المرجعية BD +: بيانات الأداء حسب ISO 7183:2007.
درجة حرارة مدخل هواء الضاغط: 35 درجة مئوية/100 درجة فهرنهايت.
الرطوبة النسبية في المدخل: 100٪
ظروف المرجعية BD + ZP (الصفر التطهير):
بيانات الأداء وفقًا للمعيار ISO 7183:2007.
درجة حرارة الهواء المحيطة: 25 درجة مئوية/77 درجة فهرنهايت.
الرطوبة النسبية للهواء المحيط: 60%
