تفاصيل المنتج:
|
| المواد: | سبيكة الألومنيوم | نوع المحرك: | GXS 160/1750 |
|---|---|---|---|
| النوع: | مضخة فراغ المسمار الجاف | التكرار: | 5060 هرتز |
| اللون: | الفضي والأبيض | مصدر الطاقة: | الكهربائية |
| بضمانة: | سنة واحدة | الضوضاء: | <64 ديسيبل (أ) |
| إبراز: | مضخة الفراغ GXS 160/1750 AC,مضخة الفراغ الفضية والبيضاء,Silver and White AC Vacuum Pump |
||

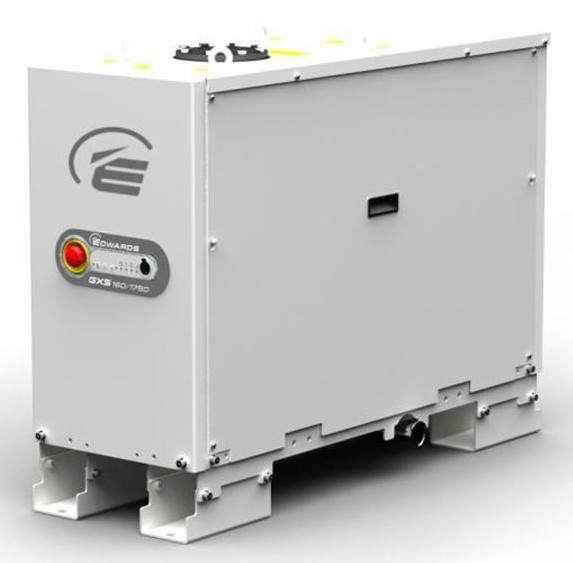

مضخات الفراغ ذات المسمار الجاف
GXS 160/1750
شريك الاختيار
إدواردز هي شركة رائدة عالمياً في تصميم وتكنولوجيا وتصنيع مضخات الفراغ مع أكثر من 95 عاماً من التاريخ وأكثر من 75 عاماً من الخبرة في التصنيع.
(إدواردز) يؤمن بتقديم نتائج تجلب قيمة لعملائنا باستخدام خبراتنا الواسعة في الصناعة لتحديد وتطبيق حلول لمشاكلكم.استخدام أحدث تقنيات النمذجة، يمكننا تحسين تكوين الضخ للعملاء لتوفير تصميم النظام الذي يعطي أقصى أداء بأكثر الطرق موثوقية وفعالية من حيث التكلفة.
مضخات المسامير الجافة ومجموعات GXS
مضخاتنا الجافة الجديدة (جي إكس إس) تأخذ أداء الفراغ إلى المستوى التالي مع تقنية المسامير الفريدةتمكين التحكم المتقدم في درجة الحرارة وفترات الخدمة الطويلة، أنت مضمونة أفضل سرعات ضخ في فئتها وتكاليف تشغيل منخفضة لسنوات عديدة قادمة.
تكنولوجيا المسامير المبتكرة من GXS
1دعم العمود المزدوج
• يوفر التصميم غير القائم على الرافعة دعم الدوار الآمن لارتعاشات منخفضة للغاية وموثوقية بداية متفوقة ، خاصة في العمليات القاسية
• معالجة أفضل للسوائل وال مسحوق. تظهر الاختبارات قدرة خفاش الماء بخمسة لترات و كيلوغرام واحد من خفاش مسحوق دقيق
2.حاويات وتشحيم
• تسريعات المزينة بالزيت تمنع الدهون والحاجة إلى الصيانة الدورية
• يستخدم حمالات عالية الجودة و زيت خاص ذو ضغط بخار منخفض لتوافق التطبيقات وتحسين الحياة بشكل كبير
3تقنية إغلاق العمود المتقدمة
• تغطية طويلة العمر غير المتصلة مع غطاء متاهة مسدس للزيت يوفر غطاء فعال للغاية
• يُحمي علبة التروس من التلوث ويتم الحفاظ على الفراغ من الزيت
مضخة GXS
4تقنية المحركات والدفع الرائدة في العالم
• محركات عالية الكفاءة للغاية مع محركات إلكترونية توفر أقصى قدر من الدوران في العمليات الصعبة
• المحرك المغلق بشكل مغلق يزيل تسرب الزيت ويحسن موثوقية المضخة
• المحركات والمحركات المبردة بالماء توفر موثوقية أفضل وطول العمر لتقليل تكاليف الصيانة
5تصميم آلية ضخ متقدمة
• يؤدي تصميم الدوار المطور إلى ضغط سلس تدريجي على طول الدوار لتحسين التحكم الحراري
مضخة محسنة عند جميع ضغوط المدخلات
• إدارة الحرارة المتكاملة وميزات تصميم الدوار والستاتور الفريدة توفر قدرة ضخ غاز الأرجون في التركيز الكامل
• تقنيات التصنيع المتقدمة وميزات التصميم تلغي الحاجة إلى طلاء الدوار مع الحفاظ على أداء الفراغ الممتاز
• تحسين تكنولوجيا التصنيع والتصميم يساهم في انخفاض الاهتزازات والعمل بهدوء شديد دون ضخم صوت
6آلية تعزيز الجذور
• تصميم مكبرات الفراغ عالية الكفاءة
• محسّنة لأقصى قدر من الأداء مع إدارة حرارية تلقائية
البيانات التقنية:
| الوحدة | GXS 160/1750 | ||
| سرعة الضخ القصوى | م3/ساعة ((cfm) | 1200 ((706) | |
| الضغط (بدون تنظيف) | (بارتر) | 7x10-4 (5.3x10-4) | |
| طاقة الحمل الكامل | الضغط النهائي | كيلوواط ((أس) | 5.1 (6.8) |
| @حمل ضخ الذروة | كيلوواط ((أس) | 7.4 (9.9) | |
| الكهرباء | خيارات التوريد | فولت عالي | 380-460 فولت 3Ø 50/60 هرتز |
| فولت منخفض | 200-230 فولت 3Ø 50/60 هرتز | ||
| الاتصال | فولت عالي | هارتينغ هان K 4/4-F | |
| فولت منخفض | |||
| أجهزة الارتباط الفراغية | المدخل | إيزو 100 | |
| مخرج | NW40 | ||
| مياه التبريد | ضغط الإمداد ((max) | بار ((psig) | 6.9 ((100) |
| DP عبر المضخة ((min) | بار ((psig) | 1.0(14.7) | |
| التدفق @ min DP | 1 دقيقة ((غال/دقيقة) | 7.0 (1.9) | |
| الحرارة | °C(°F) | 5-40 ((41-104) جميع المتغيرات | |
| الاتصال | 3/8" BSP الذكر (G 3/8") | ||
| غاز التطهير | الضغط | بار ((psig) | 2.5-6.9 ((36-100) |
| ضوء الحمل | sl/min | 12 | |
| الوزن المتوسط | sl/min | 18-52 | |
| الاتصال | أنبوب ثقيل | ||
| تنظيف التدفق العالي / إزالة المذيب | ضغط الإمداد | بار ((psig) | 2.5-6.9 ((36-100) |
| اتصال صمام التحكم | أنبوب Swagelok*Ø3/8" مع أولي | ||
| اتصال المرشح | 1⁄2"NPT إمرأة | ||
| اتصال المذيب | 3/8"BSP الذكر ((G 3/8") | ||
| الكتلة | كيلوغرام ((Ibs) | 475 (1047) | |
| الضوضاء ((مع أنبوب العادم المناسب) | dB ((A) | < 64 | |
| أوبرا tng درجة الحرارة | °C(°F) | 5-40 ((41-104) | |
| ضغط الخروج المعاكس ((MAX) | mbar ((psia) | 1400 ((20) | |
| تصنيف IP للنظام | المعيار | 21D | |
| التشحيم | النوع | PFPE Drynert®25/ 6 | |
| حجم | (غالي) | 1.4 (0.4) | |
| المراقبة والتحكم | المعيار | التحكم | اللوحة الأمامية"لوحة القيادة" السلسلة-RS 232 |
| المراقبة | خادم الويب الايثرنت | ||
| الخيار | التحكم | ميكرو تيم الموازية-MCM | |
| الرقابة والمراقبة | بروفيبوس دي بي محطة عرض المضخة ((PDT) |
||
| المراقبة | (فاب ووركس) | ||
| * مضخة المجموعات |
الحمل الخفيف | فقط إزالة الختم | |
| الدوام المتوسط | التطهير من الغطاء الخارجي، التطهير من الفراغ العالي,"تطهير المدخل، التغييرات غاز الصابون وتطهير العادم ((مع مستشعر ضغط العادم) " | ||
| واجب متوسط + | كمهمة متوسطة، بالإضافة إلى التطهير عالية التدفق / تسرب المذيب | ||
الأبعاد ((ملم):
A:195 ((7.68)
ب:220 ((8.66)
ج:311.6 ((12.27)
د:320.8 ((12.63)
(إي):853.8 ((33.61)
F:83 ((3.27)
(ج)209.4 ((8.24)
هـ:829.5 ((32.66)
ج:
K:1092 ((42.99)
L:390(15.35)
M:250(9.84)
