تفاصيل المنتج:
|
| استخدام: | صناعي / تجاري | المواد: | سبيكة الألومنيوم |
|---|---|---|---|
| بضمانة: | سنة واحدة | اللون: | الأبيض |
| نوع المحرك: | جي اكس اس 750/2600 | النوع: | مضخة فراغ المسمار الجاف |
| التكرار: | 5060 هرتز | الضوضاء: | <64 ديسيبل (أ) |
| إبراز: | مضخة فراغ المسمار الجاف,مضخة الفراغ الجافة التجارية,Commercial DRY SCREW VACUUM PUMP |
||
مضخات الفراغ

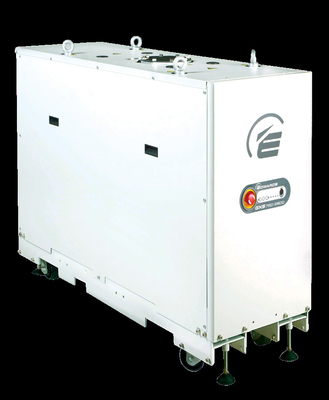

GXS 750/2600
"شريك الاختيار"
إدواردز هي شركة عالمية رائدة في تصميم وتكنولوجيا وتصنيع مضخات الفراغ مع أكثر من 95 عاماً من التاريخ والأكثر من 75 عاماً من الخبرة في تصنيع المضخات.
إدواردز تؤمن بتقديم نتائج تجلب قيمة لعملائها باستخدام اتساع نطاق خبرتنا في الصناعة لتحديد وتطبيق حلول لمشاكلهم.باستخدام التقنيات النمذجة الأكثر ابتكاراً وتحديثاً، we can optimize the pumping configuration for customers to provide a system design giving the maximum performance in the most reliable and cost-effective way. يمكننا تحسين تكوين الضخ للعملاء لتوفير تصميم نظام يعطي أقصى أداء في الطريقة الأكثر موثوقية وفعالية من حيث التكلفة.
ضخات وتركيبات المسامير الجافة
مع تكنولوجيا المسامير الفريدة والدفع عالية الكفاءة العالمية، ونحن نريد أن نقوم بتحسين أداء المضخات.تمكين التحكم في درجة الحرارة المتقدمة وفترات الخدمة الطويلة، you are guaranteed best-in-class pumping speeds and low running costs for many years to come. أنت مُضمون بأفضل سرعات ضخ في فئتك وتكاليف تشغيل منخفضة لسنوات عديدة قادمة.
تكنولوجيا المسمار المبتكرة GXS
1دعم الشعب المزدوج
• يوفر تصميم غير المنحدر دعم الدوار الآمن لارتدادات منخفضة للغاية وموثوقية بداية متفوقة ، خاصة على العمليات القاسية
• معالجة السائل والبودر المتفوقة. تظهر الاختبارات قدرة على التعامل مع سلخ المياه بخمسة لترات وكيلوجرام واحد من سلخ البودر الجميل.
2محامل وترطيب
• تسريعات مُزينة بالزيت تُزيل الدهون والحاجة إلى الصيانة الدورية
• يستخدم حمالات ذات جودة متقدمة وزيت غرض خاص مع ضغط بخار منخفض لتوافق التطبيقات وتحسين الحياة بشكل كبير
3تكنولوجيا سد الشعب المتقدمة
• السد غير المتواصل طويل العمر مع سد الحائط المختل التكامل للزيت يوفر سد فعال للغاية
• Combined with a six litre per minute seal purge the gearbox is protected from contamination and the vacuum space is kept free of oil • يتم دمج صندوق التروس مع سقف ستة لترات في الدقيقة ويتم الحفاظ على مساحة الفراغ خالية من الزيت
GXS booster
4العالم الرائدة في مجال تكنولوجيا المحركات والدفع
• محركات كفاءة عالية للغاية مع محركات الكترونية توفر أقصى أداء للدوران لعمليات صعبة
• محرك مغلق هيرميتي يلغي تسربات الزيت ويحسن موثوقية المضخة
• توفر المحركات والمحركات المبردة بالماء لتحسين الموثوقية وطول العمر لتقليل تكاليف الخدمة
5تصميم آلية ضخ متقدمة
• تصميم الدوار النوع المزيد من المسمار يؤدي إلى ضغط سلس وتدريجي على طول الدوار لتحسين التحكم الحراري و
مضخة محسّنة عند كل ضغوطات المدخل
• إدارة الحرارة المتكاملة وميزات تصميم الدوار والستاتور الفريدة توفر قدرة ضخ غاز الأرغون في التركيز الكامل
• تقنيات التصنيع المتقدمة وميزات التصميم تلغي الحاجة إلى طلاء الدوار مع الحفاظ على أداء فراغ فائق
• تحسين تكنولوجيا التصنيع والتصميم يساهم في انخفاض الاهتزاز وتشغيل هادئ للغاية دون صامت
6آلية تعزيز الجذور
• تصميم مكبر فراغ عالي الكفاءة
• محسّنة لأقصى أداء مع إدارة حرارية تلقائية
البيانات التقنية:
| الوحدة | GXS 750/2600 | ||
| سرعة ضخ الذروة | م3/ساعة ((cfm) | 2300 ((1354) | |
| Ult mate Pressure (((without purge)) | mbar ((تور)) | 5 × 10 − 4 ((3.8 × 10 − 4) | |
| طاقة الحمل الكامل | @ultimatepressure | كيلو واط ((hp) | 11.1 ((14.9) |
| @peak pumping load @peak pumping load @peak pumping load @peak pumping load @peak pumping load @peak pumping load @peak pumping load @peak pumping load | كيلو واط ((hp) | 40.0 ((53.6) | |
| الكهرباء | خيارات التوريد | فولت عالي | 380-460 فولت 3Ø 50/60 هرتز |
| فولت منخفض | 200-230 فولت 3Ø 50/60 هرتز | ||
| الاتصال | فولت عالي | هارتينغ هان 100A-F | |
| فولت منخفض | هارتينغ هان 200A-F | ||
| القابضات الفراغية | المدخل | ISO 160 | |
| مخرج | NW50 | ||
| الماء البارد | ضغط الإمداد ((max) | bar ((psig)) | 6.9 ((100) |
| DP across pump ((min)) | bar ((psig)) | 0.75 ((11) | |
| التدفق @ min DP | l/min ((gal/min)) | 15 ((4) | |
| الحرارة | °C ((°F) | 5-40 ((41-104) High Volt variants | |
| 5-30 ((41-86) Low Volt variants | |||
| الاتصال | 1/2" BSP الذكر (G 1/2") | ||
| غاز التطهير | شريط الضغط | (psig) | 2.5-6.9 ((36-100) |
| ضوء الحمل | sl/min | 12 | |
| الوزن المتوسط | sl/min | 18-146 | |
| الاتصال | Swagelok*Ø1⁄4"tube wth olve | ||
| التطهير عالية التدفق / فلش المذيب | ضغط الإمداد | bar ((psig)) | 2.5-6.9 ((36-100) |
| اتصال صمام التحكم | Swagelok*Ø3/8"tube with olve | ||
| رابط تصفية | 1⁄2 "NPT إمرأة | ||
| اتصال المذيب | 3/8 "BSP Male ((G 3/8") " | ||
| الكتلة | كجم ((Ibs) | 908 ((2002) | |
| الضوضاء (مع أنبوب الصرف الصحي المناسب) | dB ((A) | < 70 | |
| أوبرا tng Temperature | °C ((°F) | 5-40 ((41-104) | |
| إستنزاف الضغط الخلفي ((MAX) | mbar ((psia)) | 1400 ((20) | |
| تقييم نظام IP | المعيار | 21D | |
| التشحيم | النوع | PFPE Drynert® 25/ 6 | |
| الحجم | (بالإنجليزية) | 3.1 ((0.8) | |
| المراقبة والتحكم | المعيار | التحكم | لوحة المراقبة الأمامية Serial-RS 232 |
| المراقبة | خادم الويب الإيثارنت | ||
| الخيار | التحكم | Parallel-MCM Micro TIM | |
| التحكم والرصد | (بروفيبوس دي بي) محطة عرض المضخة (PDT) |
||
| المراقبة | فاب ووركس | ||
| * مضخة الجمعيات |
الحمل الخفيف | Shat Seal Purge & High Vac Purge فقط | |
| وظيفة متوسطة | "تطهير الختم، التطهير العالي",، Inlet Purge، variable Gas Ballast&Exhaust Purge ((with Exhaust Pressure Sensor)) (مع مستشعر ضغط الإخراج) | ||
| متوسط الواجب + | كمهمة متوسطة، بالإضافة إلى طهارة التدفق العالي / طهارة المذيب | ||
الأبعاد ((ملم):
أ:258.5 ((10.18)
ب:283.5 ((11.16)
ج:657.2 ((25.87)
د:332.3 ((13.08)
(إي):1052.8 ((41.45)
F:83 ((3.27)
(ج)261.4 ((10.29)
هـ:1030.5 ((40.57)
ج:
K:1622 ((63.86)
L:517 ((20.35)
M:250 ((9.84)
