تفاصيل المنتج:
|
| الضمان: | سنتان أو 4000 ساعة عمل | التكرار: | 50 هرتز |
|---|---|---|---|
| النوع: | حقن الزيت اللولبي الدوار | طريقة القيادة: | محرك مباشر/محرك الحزام |
| نظام القيادة: | محرك متغير السرعة (VSD) | المواد: | المعدن |
| أسلوب التشحيم: | مشحم | متاح: | جاف مدمج متاح |
| إبراز: | 110-355VSD ضاغط الهواء الدوار المحقق بالزيت,ضاغط الهواء الدوار المحقق بالزيت الصناعي |
||

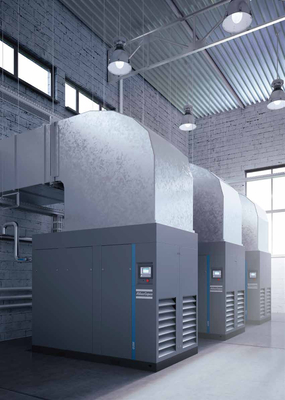

ضاغط هواء محول بالزيت المحقن
G ((L) 90-355/G ((L) 110-355 VSD
موثوق بها,فعالة,بسيطة
1بصمة أصغر
·توفير مساحة أكبر، يمكنك تركيب المزيد من الآلات في مساحة محدودة.
2.مضيف المسمار
·ملامح الدوار غير المتماثلة والمحامل المختارة بعناية.
·الدوارات عالية الأداء، خفض كبير من تكاليف التشغيل.
3.باردة فعالة
·درجة حرارة مخارج الرأس ضمن نطاق معقول، وتقليل فقدان وقت التوقف بسبب ارتفاع درجة الحرارة.
·فولاذ المقاوم للصدأ بطاقة تبريد الماء، مقاومة للتآكل أقوى.
·تصميم محسن، تكاليف صيانة أقل وأداء أكثر موثوقية.
4- منفصل الوقود والبخار بكفاءة
·يقلل من هبوط الضغط واستهلاك الطاقة
·انخفاض استهلاك الوقود، انخفاض تكاليف الصيانة وطول عمر الخدمة.
·منفصل الوقود والبخار الأمثل لتقليل محتوى الزيت وتحسين الاستقرار.
5محرك خاص
·المحركات الخاصة المخصصة (عزل فئة F) يمكن أن تضمن التشغيل الطبيعي المستمر في البيئات القاسية.
·ويمكن أن تضمن أيضاً التشغيل المستقر على المدى الطويل في البيئات القاسية.
6الـ " إلكترونيكون " ° MK5 و نظام التحكم بالـ " سمارت لينك "
·إرشادات واضحة للتعامل مع الإعدادات المهمة والبيانات بشكل أسرع.
·مراقبة تشغيل المعدات وصيانتها.
·(سمارت لينك) يراقب حالة الخدمة عن بعد
ما هو فريد من نوعه حول أتلاس كوبكو المتكاملة G ((L) VSD؟
1ضاغط وتحكم محول متكامل لسلامة المعدات
2ضغط العمل 3.5-10 بار اختيار حر، وبالتالي خفض تكاليف الطاقة.
3تم تصميم المحول والمحرك خصيصا (مع حماية الدعامة) لتحقيق كفاءة عالية ضمن نطاق السرعة المسموح بها.
4.المحرك المتغير التردد مصمم خصيصا يمكن أن تلبي متطلبات تبريد المحرك وتبريد ضاغط.
5.كل ضاغطات Atlaskopco G (((L) VSD تم اختبارها وشهادتها EMC. لا يؤثر تشغيل الضاغط على المعدات الخارجية ، والعكس صحيح.
6خاصة لتحسين الجوانب الميكانيكية، لتجنب القلق من الاهتزاز في نطاق التردد
7إزالة "نوافذ السرعة" التي لا تؤدي إلى توفير الطاقة وضغط العمل المستقر.
8يتم الحفاظ على نطاق ضغط الشبكة في نطاق 0.1 بار، 1.5 psi.
نطاق التوريد
·مرشح مدخول الهواء عالي الكفاءة والمفاصل المرنة
·صمام الإدخال
·نظام ضبط التحميل والتفريغ
·مرشح زيت عالي الكفاءة
·واجهة G / DIN القياسية لآلات 50 هرتز؛آلة 60 هرتز مع واجهة NPT / ANSI كمعيار
·مرشح زيت ثقيل
·فاصل الوقود والبخار
·آلة التبريد اللاحق / آلة تبريد الزيت
·مروحة التبريد منخفضة الضوضاء (نموذج تبريد الهواء)
·شهادة ASME / ML / AS1210 / MOM
·أنابيب الفولاذ المقاوم للصدأ ومبردات الغلاف (نوع التبريد بالماء)
·محركات مخصصة
·محرك تشغيل مثلث النجوم (معيار الجهد المنخفض)
·خزانة التحكم الكهربائية
·إلكترونيكون نظام التحكم
·حامي تسلسل المراحل
·إشارة التوقف والبدء للنقطة الجافة
·الـ (سـارـت لينك)
·هيكل بدون أساس
·غطاء العزل الصوتي
·سجادة مقاومة للصدمات
اختياري
·شهادة اختبار الأداء
·PT1000 قياس درجة حرارة محرك المحرك
·اختبار أداء الشاهد العيان
·تسخين محرك مضاد للتكثيف
·حزم الشحن البحري
·جهاز حماية من الأمطار
·تحكم صمام الفراشة
·أنظمة تكنولوجيا المعلومات
معايير التكنولوجيا
G 90-355 ((Pro) -50 هرتز
| قوة المحرك | ضغط العمل القصوى | قدرة الهواء | منفذ | الوزن ((kg) | البعد ((ملم) | ||||
| بار ((e) | I/s | م3/دقيقة | الـ (دبليو) | تبريد الهواء | المياه تبرد | (ل) | W | هـ | |
| 90 | 14 | 217 | 13.0 | G2-1/2 | 1900 | 1800 | 1900 | 1200 | 2000 |
| 110 | 75 | 335 | 20.1 | G2-1/2 | 2000 | 1900 | 1900 | 1200 | 2000 |
| 110 | 8.5 | 313 | 18.8 | G2-1/2 | 2000 | 1900 | 1900 | 1200 | 2000 |
| 110 | 10 | 290 | 17.4 | G2-1/2 | .2000 | 1900 | 1900 | 1200 | 2000 |
| 110 | 14 | 243 | 14.6 | G2-1/2 | 2000 | 1900 | 1900 | 1200 | 2000 |
| 132 | 7.5 | 403 | 24.2 | G2-1/2 | 2100 | 2000 | 1900 | 1200 | 2000 |
| 132 | 8.5 | 383 | 23.0 | G2-1/2 | 2100 | 2000 | 1900 | 1200 | 2000 |
| 132 | 10 | 345 | 20.7 | G2-1/2 | 2100 | 2000 | 1900 | 1200 | 2000 |
| 132 | 14 | 307 | 18.4 | G2-1/2 | 2100 | 2000 | 1900 | 1200 | 2000 |
| 160Pro | 7.5 | 517 | 31.0 | DN100 | 3398 | 2859 | 2800 | 1600 | 2000 |
| 160Pro | 8.5 | 500 | 30.0 | DN100 | 3398 | 2859 | 2800 | 1600 | 2000 |
| 160Pro | 10 | 450 | 27.0 | DN100 | 3398 | 2859 | 2800 | 1600 | 2000 |
| 160Pro | 14 | 380 | 22.8 | DN100 | 3398 | 2859 | 2800 | 1600 | 2000 |
| 180Pro | 7.5 | 603 | 36.2 | DN100 | 3618 | 3079 | 2800 | 1600 | 2000 |
| 180Pro | 8.5 | 583 | 35.0 | DN100 | 3618 | 3079 | 2800 | 1600 | 2000 |
| 180Pro | 10 | 512 | 30.7 | DN100 | 3618 | 3079 | 2800 | 1600 | 2000 |
| 180Pro | 14 | 412 | 24.7 | DN100 | 3618 | 3079 | 2800 | 1600 | 2000 |
| 200Pro | 7.5 | 693 | 41.6 | DN100 | 3703 | 3164 | 2800 | 1600 | 2000 |
| 200Pro | 8.5 | 670 | 40.2 | DN100 | 3703 | 3164 | 2800 | 1600 | 2000 |
| 200Pro | 10 | 592 | 35.5 | DN100 | 3703 | 3164 | 2800 | 1600 | 2000 |
| 200Pro | 14 | 495 | 29.7 | DN100 | 3703 | 3164 | 2800 | 1600 | 2000 |
| 250Pro | 8.5 | 750 | 45.0 | DN100 | 3918 | 3379 | 2800 | 1600 | 2000 |
| 250Pro | 10 | 673 | 40.4 | DN100 | 3918 | 3379 | 2800 | 1600 | 2000 |
| 250Pro | 14 | 568 | 34.1 | DN100 | 3918 | 3379 | 2800 | 1600 | 2000 |
| 250LPro | 7.5 | 890 | 53.4 | DN125 | 6545 | 5845 | 3400 | 1750 | 2000 |
| 250LPro | 8.5 | 843 | 50.6 | DN125 | 6545 | 5845 | 3400 | 1750 | 2000 |
| 250LPro | 10 | 785 | 47.1 | DN125 | 6545 | 5845 | 3400 | 1750 | 2000 |
| 250LPro | 14 | 650 | 39.0 | DN125 | 6545 | 5845 | 3400 | 1750 | 2000 |
| 315Pro | 7.5 | 1048 | 62.9 | DN125 | 6625 | 5845 | 3400 | 1750 | 2000 |
| 315Pro | 8.5 | 1002 | 60.1 | DN125 | 6525 | 5925 | 3400 | 1750 | 2000 |
| 315Pro | 10 | 917 | 55.0 | DN125 | 6625 | 5925 | 3400 | 1750 | 2000 |
| 315Pro | 14 | 750 | 45.0 | DN125 | 6625 | 5925 | 3400 | 1750 | 2000 |
| 355Pro | 7.5 | 1140 | 68.4 | DN125 | 6715 | 6015 | 3400 | 1750 | 2000 |
| 355Pro | 8.5 | 1093 | 65.6 | DN125 | 6715 | 6015 | 3400 | 1750 | 2000 |
| 355Pro | 10 | 1000 | 60.0 | DN125 | 6715 | 6015 | 3400 | 1750 | 2000 |
| 355Pro | 14 | 833 | 50.0 | DN125 | 6715 | 6015 | 3400 | 1750 | 2000 |
GL 90-250 -50 هرتز
| قوة المحرك | الحد الأقصى لضغط العمل | السعة الجوية | منفذ | الوزن ((كغ) | البعد ((ملم) | ||||
| بار ((e) | I/S | م3/دقيقة | الـ (دبليو) | تبريد الهواء | المياه تبرد | (ل) | W | هـ | |
| 90 | 5.5 | 332 | 19.9 | DN100 | 2975 | 2828 | 2800 | 1600 | 2000 |
| 110 | 5.5 | 397 | 23.8 | DN100 | 3085 | 2938 | 2800 | 1600 | 2000 |
| 132 | 5.5 | 505 | 30.3 | DN100 | 3385 | 3238 | 2800 | 1600 | 2000 |
| 160 | 5.5 | 667 | 40.0 | DN125 | 4888 | 4566 | 3300 | 1750 | 2000 |
| 200 | 5.5 | 755 | 45.3 | DN125 | 5003 | 4681 | 3300 | 1750 | 2000 |
| 220 | 5.5 | 845 | 50.7 | DN125 | 5108 | 4786 | 3300 | 1750 | 2000 |
| 250 | 5.5 | 930 | 55.8 | DN125 | 5188 | 4866 | 3300 | 1750 | 2000 |
G110-355 ((Pro) -50 هرتز
| النوع | ضغط العمل القصوى | قدرة الهواء | منفذ | الوزن ((كغ) | البعد ((ملم) | ||||
| بار ((e) | I/s | م3/دقيقة | الـ (دبليو) | تبريد الهواء | المياه تبرد | (ل) | W | هـ | |
| 110VSD-10 | 10 | 83-335 | 5.0-20.1 | G2-1/2 | 2100 | 2000 | 1900 | 1200 | 2000 |
| 110V5D-14 | 14 | 76-287 | 4.6-172 | G2-1/2 | 2100 | 2000 | 1900 | 1200 | 2000 |
| 132VSD-10 | 10 | 113-397 | 6.8-23.8 | G2-1/2 | 2200 | 2100 | 1900 | 1200 | 2000 |
| 132VSD-14 | 14 | 108-337 | 6.5-20.2 | G2-1/2 " | 2200 | 2100 | 1900 | 1200 | 2000 |
| 160V5D-10Pro | 10 | 163-543 | 9.8-326 | DN100 | 2995 | 2569 | 2800 | 1600 | 2000 |
| 160VSD-14Pro | 14 | 205-462 | 12.3-277 | DN100 | 2995 | 2569 | 2800 | 1600 | 2000 |
| 180VSD-10Pro | 10 | 197-613 | 11.8-368 | DN100 | 3012 | 2848 | 2800 | 1600 | 2000 |
| 180VSD-14Pro | 14 | 197-517 | 118-31.0 | DN100 | 3012 | 2848 | 2800 | 1600 | 2000 |
| 200V5D-10Pro | 10 | 197-707 | 11.8-424 | DN100 | 3022 | 2858 | 2800 | 1600 | 2000 |
| 200VSD-14Pro | 14 | 253-600 | 15.2-360 | DN100 | 3022 | 2858 | 2800 | 1600 | 2000 |
| 250VSD-10Pro | 10 | 197-750 | 11.8-45.0 | DN100 | 3197 | 3001 | 2800 | 1600 | 2000 |
| 250V5D-14Pro | 14 | 197-652 | 11.8-391 | DN100 | 3197 | 3001 | 2800 | 1600 | 2000 |
| 250LVSD-10Pro | 10 | 276-883 | 16.5-530 | DN125 | 5865 | 5135 | 3400 | 1750 | 2000 |
| 250LVSD-14Pro | 14 | 276-750 | 16.5-450 | DN125 | 5865 | 5135 | 3400 | 1750 | 2000 |
| 315V5D-10Pro | 10 | 353-1051 | 21. 1-630 | DN125 | 6110 | 5380 | 3400 | 1750 | 2000 |
| 315VSD-14Pro | 14 | 353-939 | 21.1-563 | DN125 | 6110 | 5380 | 3400 | 1750 | 2000 |
| 355VSD-10Pro | 10 | 353-1140 | 21. 1-68.4 | DN125 | 6120 | 5390 | 3400 | 1750 | 2000 |
| 355V5D-14Pro | 14 | 353-1020 | 21. 1-61.2 | DN125 | 6120 | 5390 | 3400 | 1750 | 2000 |
GL110-250 -50 هرتز
| النوع | ضغط العمل القصوى | قدرة الهواء | منفذ | الوزن ((كغ) | 尺寸 ((ملم) | ||||
| بار ((e) | I/s | م3/دقيقة | الـ (دبليو) | تبريد الهواء | المياه تبرد | (ل) | W | هـ | |
| 110VSD | 5.5 | 144-403 | 8.7-242 | DN100 | 3255 | 3108 | 2800 | 1600 | 2000 |
| 132VSD | 5.5 | 142-505 | 8.5-30.3 | DN100 | 3555 | 3408 | 2800 | 1600 | 2000 |
| 160VSD | 5.5 | 245-670 | 14.7-40.2 | DN125 | 5605 | 4765 | 3300 | 1750 | 2000 |
| 200VSD | 5.5 | 259-758 | 15.5-455 | DN125 | 5820 | 4820 | 3300 | 1750 | 2000 |
| 250VSD | 5.5 | 288-932 | 17.3-55.9 | DN125 | 5940 | 4947 | 3300 | 1750 | 2000 |
انقر لفتح الكتالوج:GL 90-250 (VSD) EN ووكسي 6996104701.pdf
