تفاصيل المنتج:
|
| اللون: | الرمادي | نوع الجهاز: | ضاغط الهواء المزدوج مع حقن الزيت |
|---|---|---|---|
| المكونات الأساسية: | العتاد ، المحرك ، تحمل | المواد: | المعدن |
| مصدر الطاقة: | الكهربائية | طريقة التبريد: | مبرد بالهواء / مبرد بالماء |
| نوع الزيت: | زيت معدني/زيت اصطناعي | ضغط العمل: | 5.5-10 بار |
| إبراز: | ضاغط الهواء المسمار الأطلس,تقنية الحقن الذكية ضاغط الهواء المسمار,ضاغط الهواء المسمار بخسارة الطاقة,Smart Injection Technology screw air compressor,Energy Savings screw air compressor |
||

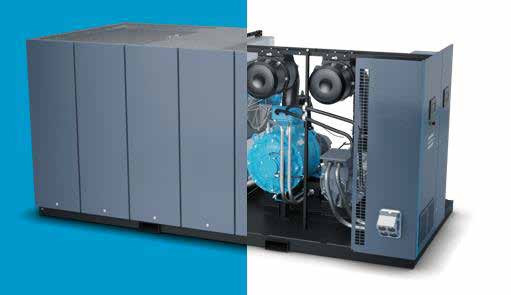

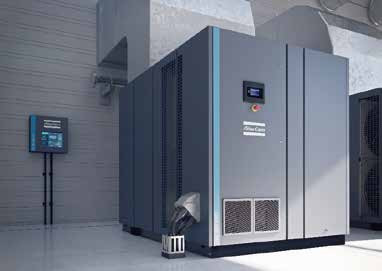

ضواغط لولبية دوارة محقونة بالزيت
GA 90+-315+(اضطراب البطين الأيسر+)
GA 200-250 هجين+
أعلى مستوى من الموثوقية، وأقل تكاليف التشغيل
إن أقصر طريق لتحقيق أقصى قدر من الربحية هو تقليل تكاليف التشغيل. وبما أن ما يصل إلى 80% من تكلفة دورة حياة الضاغط تأتي من الطاقة التي يستهلكها، فيجب أن يكون هذا هو التركيز الواضح. تم تصميم ضواغط Atlas Copco GA+ المزودة بعناصر ضغط ممكّنة بتقنية SmartInjection ومحركات من فئة IE4/IE5 أو أفضل لتحقيق وفورات كبيرة في الطاقة مع توفير عمر طويل وخالي من المتاعب حتى في أقسى الظروف البيئية.
ميزة:
· كفاءة
يحتوي قلب ضواغط GA+ على عناصر ضغط متطورة مع تقنية Smartlnjection ومحركات عالية الكفاءة مبردة بالزيت من فئة lE4/IE5 أو أفضل. ويضمن نظام نقل الحركة عالي الكفاءة هذا إلى جانب سعة تبريد سخية وانخفاض انخفاض الضغط الداخلي والتحكم الدقيق من ElektronikonTouch كفاءة مثالية.
· مصداقية
تم تصنيف مجموعة نقل الحركة الخاصة بضاغط GA+ على أنها LP66 مما يحميها تمامًا من الغبار والرطوبة البيئية مما يضمن تشغيلها بشكل موثوق في أصعب الظروف وفي درجات حرارة محيطة تصل إلى 55 درجة مئوية / 131 درجة فهرنهايت.
· صيانة سهلة
تم أخذ جميع الأجزاء التي تتطلب صيانة منتظمة بعين الاعتبار بشكل كامل من أجل راحة التشغيل، مما يقلل بشكل كبير من الوقت المطلوب للصيانة. يجعل التصميم الفريد للوحة الصندوق جميع المكونات داخل الوحدة في متناول اليد. في الوقت نفسه، تم تصميم كل مكون مع مراعاة إمكانية صيانته بالكامل، ويتم تقليل متوسط وقت الصيانة بأكثر من النصف مقارنة بالتصميمات التقليدية.
التطبيقات في كافة مناحي الحياة
1. الصناعة العامة
انخفاض تكاليف دورة الحياة
يعد الهواء المضغوط ضروريًا في الإنتاج الصناعي اليومي، وتشمل مجالات تطبيقه: الأدوات الهوائية لعمليات القطع والحفر والدق والطحن؛ المحركات والصمامات الهوائية؛ نظام التهوية؛ معدات التعبئة والتغليف والتكديس وأنظمة النقل. تم تصميم سلسلة GA + لخفض تكاليف دورة الحياة.
2.التعدين
التكيف مع الظروف القاسية
يعد الهواء المضغوط ضروريًا لصناعة التعدين، بما في ذلك: ترشيح أكياس الغبار، وغاز الصيانة، وغاز التهوية والأدوات الهوائية. لا تتميز ضواغط الهواء من سلسلة Ga + بالموثوقية فحسب، بل إنها متينة أيضًا، حتى في البيئات القاسية.
3.محطة الطاقة
مستقرة وموثوقة
لضمان إمداد مستمر بالطاقة، يجب أن تعمل محطات الطاقة ليلًا ونهارًا. لذلك، يعد الإمداد المستمر بالهواء المضغوط أمرًا ضروريًا لتشغيل محطات الطاقة دون مشاكل. توفر ضواغط سلسلة GA + هواء مضغوطًا موثوقًا به لتطهير الطمي ومعالجة الرماد المتطاير.
4. صهر المعادن
انخفاض كفاءة الطاقة
يتم استخدام كمية كبيرة من الهواء المضغوط في عملية نقل الغازات الآلية والمواد الخام هوائيًا في مصانع صهر المعادن، لذا هناك حاجة إلى حلول فعّالة لتقليل تكاليف التشغيل. تعمل سلسلة ضواغط Atlas Copco ga + على تقليل تكاليف تشغيل العملاء بشكل كبير بفضل كفاءتها العالية في استخدام الطاقة.
5.صناعة الاسمنت
سهلة الصيانة والمحافظة عليها
تتطلب مصانع الأسمنت كمية كبيرة من الهواء المضغوط، والذي يستخدم بشكل أساسي لنقل المواد الخام. في مصانع الأسمنت، تؤدي كميات كبيرة من الغبار وبخار الماء إلى إتلاف أداء الضاغط حتمًا، مما يؤدي إلى تكاليف إضافية للطاقة والصيانة. لا تحتوي سلسلة GA + من الضاغط على نظام نقل بمستوى حماية IP66 لتجنب دخول الملوثات إلى الضاغط فحسب؛ بل إنها سهلة الصيانة، مثل تصميم نوع البطاقة لقلب الزيت، وتصميم نوع السحب للمبرد وما إلى ذلك.
كفاءة(جمع أفضل ما في العالمين)
- محرك السرعة المتغيرة (VSD)
تستهلك الطاقة التي يستهلكها الضاغط أكثر من 80% من تكلفة دورة حياته. وعلاوة على ذلك، يمكن أن يشكل توليد الهواء المضغوط أكثر من 40% من إجمالي فاتورة الكهرباء في المصنع. ولخفض تكاليف الطاقة، ابتكرت شركة Atlas Copco تقنية محرك السرعة المتغيرة (VSD) في صناعة الهواء المضغوط. تؤدي تقنية محرك السرعة المتغيرة إلى توفير كبير في الطاقة، مع حماية البيئة للأجيال القادمة. وبفضل الاستثمارات المستمرة في هذه التقنية، تقدم Atlas Copco أوسع مجموعة من ضواغط السرعة المتغيرة المتكاملة في السوق.
أسطورة
أ= الخسائر
ب= السرعة
1=إجمالي الخسائر العنصر التقليدي
2 = إجمالي خسائر عنصر التيار المتردد
- توفير في VSD
تتبع تقنية VSD من Atlas Copco عن كثب الطلب على الهواء من خلال ضبط سرعة المحرك تلقائيًا. ويؤدي هذا إلى توفير كبير في الطاقة يصل إلى 35%6. ويمكن خفض تكلفة دورة حياة الضاغط بمعدل 22%. بالإضافة إلى ذلك، يعمل خفض ضغط النظام باستخدام VSD على تقليل استخدام الطاقة في جميع أنحاء الإنتاج بشكل كبير.
أسطورة
42%= طاقة
35% = توفير الطاقة مع VSD
12%= استثمار
11%= الصيانة
- مبدأ الهجين
قامت شركة Atlas Copco بدمج وحدة التردد الثابت ووحدة تحويل التردد بشكل مبتكر في محرك هجين يتوافق مع نظام التحكم الذكي لدينا لتلبية احتياجات العميل من الغاز بشكل أكثر دقة.
- فوائد الهجين
يشتمل ضاغط الهواء الهجين لدينا على نظامين للدفع. نظام دفع بسرعة متغيرة ونظام دفع بسرعة ثابتة. وهذا يوفر العديد من الفوائد مثل:
·مساحة أصغر مقارنة بوجود وحدتين أصغر
·انخفاض أعلى مقارنة بضاغط VSD
·انخفاض استهلاك الطاقة
·عملية مستقلة أحادية النواة
- مرونة أعلى
بفضل وجود نواتين ووحدات تحكم، يمكن للعميل اختيار تشغيل نواة واحدة إذا لزم الأمر، أو إذا لم تكن إحدى النواتين تعمل. وهذا يعني أيضًا أنه يمكن تعديل حجم ضاغط النسخ الاحتياطي ليكون أصغر.
- نقطة ضبط مزدوجة وتوقف تلقائي
تخلق معظم عمليات الإنتاج مستويات متقلبة من الطلب، مما قد يؤدي بدوره إلى إهدار الطاقة في فترات الاستخدام المنخفض. باستخدام وحدة التحكم ElektronikonRunit، يمكنك التبديل يدويًا أو تلقائيًا بين نقطتين ضبط مختلفتين لتحسين استخدام الطاقة وتقليل التكاليف في أوقات الاستخدام المنخفض.
علاوة على ذلك، تم دمج وحدة التحكم أيضًا مع خوارزمية التحكم الفريدة من نوعها الخاصة بشركة Atlas Copco، بهدف تجنب تشغيل وإيقاف المحركات بشكل متكرر قدر الإمكان لتقليل وقت عملية التفريغ وتقليل تكاليف التشغيل بشكل أكبر.
أسطورة
أ = استهلاك الطاقة
ب = الوقت
ج = توفير الطاقة
- مكونات مصممة للكفاءة
·يوفر SmartInjection الكمية الدقيقة من الزيت المطلوبة للعنصر مما يضمن عمله دائمًا بأقصى قدر من الكفاءة.
·محرك عالي الكفاءة IE4 (سرعة ثابتة) و lE5 (VSD+).
·يستعيد نظام استعادة الطاقة المتكامل ما يصل إلى 78% من الطاقة من دائرة زيت المحرك والعناصر المتكاملة.
·مروحة مزدوجة السرعة أو VSD لتحقيق كفاءة الطاقة في درجات الحرارة المنخفضة.
- كاميرا الكترونيكون Mk5 تعمل باللمس
تم تصميم وحدة التحكم Elektronikon خصيصًا لتحقيق أقصى قدر من أداء ضواغط الهواء ومعدات معالجة الهواء الخاصة بك في ظل مجموعة متنوعة من الظروف. توفر لك حلولنا فوائد رئيسية مثل زيادة كفاءة الطاقة وانخفاض استهلاك الطاقة وتقليل أوقات الصيانة وتقليل الضغط عليك وعلى نظام الهواء بأكمله.
- المحسن 4.0
·تقليل الضغط الزائد
يقلل برنامج Optimizer 4.0 من توليد الهواء المضغوط الزائد عن طريق تشغيل وإيقاف الضواغط. واجهته سهلة الاستخدام
يتيح لك ضبط نطاقات ضغط متعددة، مما يسمح لك بتحسين تركيب الضاغط الخاص بك في ظل ظروف مختلفة، مثل ساعات عدم الإنتاج.
·الفوائد الكاملة لـ VSD
مع Optimizer 4.0 يمكنك تحقيق إمكانات توفير الطاقة الكاملة لـ VSD (محرك السرعة المتغيرة). فهو ينظم VSD لضمان أن يكون خرج الهواء المضغوط متناسبًا مع الطلب، مما يمنع الضغوط الأعلى من المطلوبة، والتشغيل الزائد غير المحمل، وتكاليف الطاقة المتصاعدة.
·تحسين وقت التشغيل
يعمل برنامج Optimizer 4.0 على التخلص بشكل فعال من توقف الإنتاج الناجم عن انخفاض ضغط النظام غير المتوقع، لأنه ينظم ضغط النظام بدلاً من ضغط خرج الضاغط.
وهذا يعني أن Optimizer 4.0 سيقوم تلقائيًا بضبط ضغط النظام للتعويض عن انخفاض الضغط بسبب المرشحات والأنابيب والمجففات على سبيل المثال.
نحن نقدم أيضًا وظائف وخدمات إضافية على Optimizer 4.0 لضمان أن توفير الطاقة الخاص بك سوف يتحمل اختبار الزمن. حتى عندما يحتاج التثبيت الخاص بك إلى تعديلات أو يتغير الطلب لديك.
مُخصصة لتناسب احتياجاتك(تتوفر مجموعة من الميزات الاختيارية لضمان تخصيص ضاغط GA لمتطلبات التطبيقات)
- متغير درجة الحرارة المحيطة العالية
تشغيل الضاغط بشكل موثوق ومستمر في البيئات الحارة والرطبة حتى:
·الحد الأقصى 55 درجة مئوية (131 درجة فهرنهايت) لحزمة السرعة الثابتة
·الحد الأقصى 50 درجة مئوية (121 درجة فهرنهايت) لحزمة vSD
- مراقبة نبض الصدمة
نظام مراقبة مستمر "قياس نبضات الصدمة" لعنصر الضاغط ومحامل المحرك. يتم توصيل المستشعرات بجهاز ElektronikonR الذي يظهر مستويات الاهتزاز الفردية.
يمكن برمجة مستويات الإنذار و/أو الإغلاق أثناء تشغيل الضاغط. باستخدام نظام المراقبة هذا، يمكن تشغيل الضاغط لفترة أطول، حيث يمكن إجراء الإصلاحات الشاملة عند الحاجة ويمكن تنظيم الصيانة الوقائية.
- استعادة الطاقة
يتكون نظام استعادة الطاقة من مبادل حراري مدمج من الفولاذ المقاوم للصدأ ونظام تحكم حراري لاستعادة الحرارة من الضاغط في شكل ماء دافئ أو ماء ساخن دون أي تأثير سلبي على أداء الضاغط.
المواصفات الفنية:
GA90+-315+(VSD+) وGA200-250 HYBRID+-50HZ
| يكتب | الحد الأقصى لضغط العمل | القدرة FAD | تثبيت قوة المحرك | مَنفَذ | وزن | |||||
| معيار | ميزة كاملة | معيار | ميزة كاملة | معيار | ميزة كاملة | |||||
| تبريد الهواء(كجم) | تبريد الماء(كجم) | تبريد الهواء(كجم) | تبريد الماء(كجم) | |||||||
| بار(ه) | بار(ه) | ل/ث | م*/دقيقة | كيلو وات | ||||||
| جي ايه 90+-5.5 | 5.5 | 5.3 | 355 | 21.3 | 90 | "جي 3" | 2721 | 2721 | 2971 | 3001 |
| جي ايه 90+-7.5 | 7.5 | 7.3 | 297 | 17.8 | 90 | "جي 3" | 2721 | 2721 | 2971 | 3001 |
| جي ايه 90+-8.5 | 8.5 | 8.3 | 283 | 17.0 | 90 | "جي 3" | 2721 | 2721 | 2971 | 3001 |
| جي ايه 90+-10 | 10 | 9.8 | 258 | 15.5 | 90 | "جي 3" | 2721 | 2721 | 2971 | 3001 |
| GA110+-5.5 | 5.5 | 5.3 | 425 | 25.5 | 110 | "جي 3" | 2802 | 2852 | 3052 | 3082 |
| GA110+-7.5 | 7.5 | 7.3 | 370 | 22.2 | 110 | "جي 3" | 2802 | 2852 | 3052 | 3082 |
| GA110+-8.5 | 8.5 | 8.3 | 347 | 20.8 | 110 | "جي 3" | 2802 | 2852 | 3052 | 3082 |
| جي ايه 110+-10 | 10 | 9.8 | 315 | 18.9 | 110 | "جي 3" | 2802 | 2852 | 3052 | 3082 |
| جي ايه 132+-5.5 | 5.5 | 5.3 | 503 | 302 | 132 | "جي 3" | 2885 | 2985 | 3135 | 3215 |
| جي ايه 132+-7.5 | 7.5 | 7.3 | 442 | 26.5 | 132 | "جي 3" | 2885 | 2985 | 3135 | 3215 |
| GA132+-8.5 | 8.5 | 8.3 | 417 | 25.0 | 132 | "جي 3" | 2885 | 2985 | 3135 | 3215 |
| جي ايه 132+-10 | 10 | 9.8 | 382 | 22.9 | 132 | "جي 3" | 2885 | 2985 | 3135 | 3215 |
| GA160+-7.5 | 7.5 | 7.3 | 527 | 31.6 | 160 | "جي 3" | 2963 | 3063 | 3213 | 3293 |
| GA160+-8.5 | 8.5 | 8.3 | 500 | 30.0 | 160 | "جي 3" | 2963 | 3063 | 3213 | 3293 |
| GA160+-10 | 10 | 9.8 | 458 | 27.5 | 160 | "جي 3" | 2963 | 3063 | 3213 | 3293 |
| GA180+-5.5 | 5.5 | 5.3 | 692 | 41.5 | 180 | رقم 100 | 5741 | 5122 | 6330 | 5731 |
| GA180+-7.5 | 7.5 | 7.3 | 585 | 35.1 | 180 | رقم 100 | 5741 | 5122 | 6330 | 5731 |
| GA180+-8.5 | 8.5 | 8.3 | 557 | 33.4 | 180 | رقم 100 | 5741 | 5122 | 6330 | 5731 |
| GA180+-10 | 10 | 9.8 | 502 | 30.1 | 180 | رقم 100 | 5741 | 5122 | 6330 | 5731 |
| جي ايه 200+-5.5 | 5.5 | 5.3 | 835 | 50.1 | 220 | رقم 100 | 5902 | 5284 | 6541 | 5943 |
| جي ايه 200+-7.5 | 7.5 | 7.3 | 732 | 43.9 | 220 | رقم 100 | 5902 | 5284 | 6541 | 5943 |
| جي ايه 200+-8.5 | 8.5 | 8.3 | 685 | 41.1 | 220 | رقم 100 | 5902 | 5284 | 6541 | 5943 |
| جي ايه 200+-10 | 10 | 9.8 | 618 | 37.1 | 220 | رقم 100 | 5902 | 5284 | 6541 | 5943 |
| جي ايه 250+-5.5 | 5.5 | 5.3 | 987 | 59.2 | 264 | رقم 100 | 6064 | 5446 | 6703 | 6105 |
| جي ايه 250+-7.5 | 7.5 | 7.3 | 870 | 52.2 | 264 | رقم 100 | 6064 | 5446 | 6703 | 6105 |
| جي ايه 250+-8.5 | 8.5 | 8.3 | 833 | 50.0 | 264 | رقم 100 | 6064 | 5446 | 6703 | 6105 |
| جي ايه 250+-10 | 10 | 9.8 | 750 | 45.0 | 264 | رقم 100 | 6064 | 5446 | 6703 | 6105 |
| جي ايه 315+-7.5 | 7.5 | 7.3 | 1037 | 622 | 320 | رقم 100 | 6220 | 5602 | 6859 | 6261 |
| GA315+-8.5 | 8.5 | 8.3 | 1000 | 60.0 | 320 | رقم 100 | 6220 | 5602 | 6859 | 6261 |
| جي ايه 315+-10 | 10 | 9.8 | 907 | 54.4 | 320 | رقم 100 | 6220 | 5602 | 6859 | 6261 |
| GA110VSD++-8.5 | 8.5 | 8.3 | 96-393 | 5.8-23.6 | 110 | "جي 3" | 2300 | 2351 | 2550 | 2581 |
| GA110VSD++-10 | 10 | 9.8 | 96-325 | 5.8-19.5 | 110 | "جي 3" | 2300 | 2351 | 2550 | 2581 |
| GA132VSD+-8.5 | 8.5 | 8.3 | 96-468 | 5.8-28.1 | 132 | "جي 3" | 2416 | 2516 | 2666 | 2746 |
| GA132VSD+-10 | 10 | 9.8 | 96-392 | 5.8-23.5 | 132 | "جي 3" | 2416 | 2516 | 2666 | 2746 |
| GA160VSD+-8.5 | 8.5 | 8.3 | 96-557 | 5.8-33.4 | 160 | "جي 3" | 2450 | 2550 | 2700 | 2780 |
| GA160VSD+-10 | 10 | 9.8 | 96-472 | 5.8-28.3 | 160 | "جي 3" | 2450 | 2550 | 2700 | 2780 |
| GA200VSD+-8.5 | 8.5 | 8.3 | 193-774 | 11.5-46.4 | 220 | رقم 100 | 5093 | 4475 | 5732 | 5134 |
| GA200VSD+-10 | 10 | 9.8 | 193-638 | 11.5-383 | 220 | رقم 100 | 5093 | 4475 | 5682 | 5234 |
| GA250VSD+-8.5 | 8.5 | 8.3 | 193-919 | 11.5-55.1 | 264 | رقم 100 | 5194 | 4576 | 5832 | 5303 |
| GA250VSD+-10 | 10 | 9.8 | 193-767 | 11.5-46.0 | 264 | رقم 100 | 5194 | 4576 | 5783 | 5084 |
| GA315VSD+-8.5 | 8.5 | 8.3 | 193-1092 | 11.5-65.5 | 320 | رقم 100 | 5263 | 4645 | 5901 | 5185 |
| GA315VSD+-10 | 10 | 9.8 | 193-924 | 11.5-55.4 | 320 | رقم 100 | 5263 | 4645 | 5901 | 5303 |
| جي ايه 200 هايبرد+-7.5 | 7.5 | 7.3 | 96-755 | 5.8-45.3 | 222 | رقم 100 | 5467 | 4849 | 6105 | 5507 |
| جي ايه 200 هايبرد+-8.5 | 8.5 | 8.3 | 96-715 | 5.8-42.9 | 222 | رقم 100 | 5467 | 4849 | 6105 | 5507 |
| جي ايه 200 هايبرد+-10 | 10 | 9.8 | 96-640 | 5.8-38.4 | 222 | رقم 100 | 5467 | 4849 | 6056 | 5458 |
| جي ايه 250 هايبرد+-7.5 | 7.5 | 7.3 | 96-915 | 5.8-54.9 | 270 | رقم 100 | 5583 | 4964 | 6221 | 5622 |
| جي ايه 250 هايبرد+-8.5 | 8.5 | 8.3 | 96-861 | 5.8-51.7 | 270 | رقم 100 | 5583 | 4964 | 6221 | 5622 |
| جي ايه 250 هايبرد+-10 | 10 | 9.8 | 96-776 | 5.8-46.6 | 270 | رقم 100 | 5583 | 4964 | 6172 | 5573 |
أبعاد:
| يكتب | ل | و | ح | |||
| مم | بوصة | مم | بوصة | مم | بوصة | |
| GA 90+-160+(اضطراب البطين الأيسر+) | 2500 | 98.5 | 1785 | 70.3 | 2020 | 79.5 |
| GA 90+-160+(VSD+) FF | 2900 | 114.2 | 1785 | 70.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (هجين+)(مبرد بالهواء) | 4390 | 173 | 2090 | 82.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (HYBRID+) FF(تبريد هوائي) | 5020 | 198 | 2090 | 82.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (هجين+)(مبرد بالماء) | 3760 | 148 | 2090 | 82.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (HYBRID+) FF(مبرد بالماء) | 4390 | 173 | 2090 | 82.3 | 2020 | 79.5 |
