تفاصيل المنتج:
|
| المواد: | سبيكة الألومنيوم | النموذج: | 100 + -300 + دينار بحريني |
|---|---|---|---|
| العلامة التجارية: | أطلس | وضع التبريد: | تطهير أو تطهير الصفر |
| هبوط الضغط: | 0.2 بار (ه) 2.9 Psig | الصمامات: | صمامات استانلس ستيل |
| إبراز: | أكثر من 100 دينار بحريني مجففات الهواء المجففة,300 دينار بحريني + مجففات الهواء المجفف,معالجة الهواء أطلس كوبكو 100 دينار بحريني + |
||

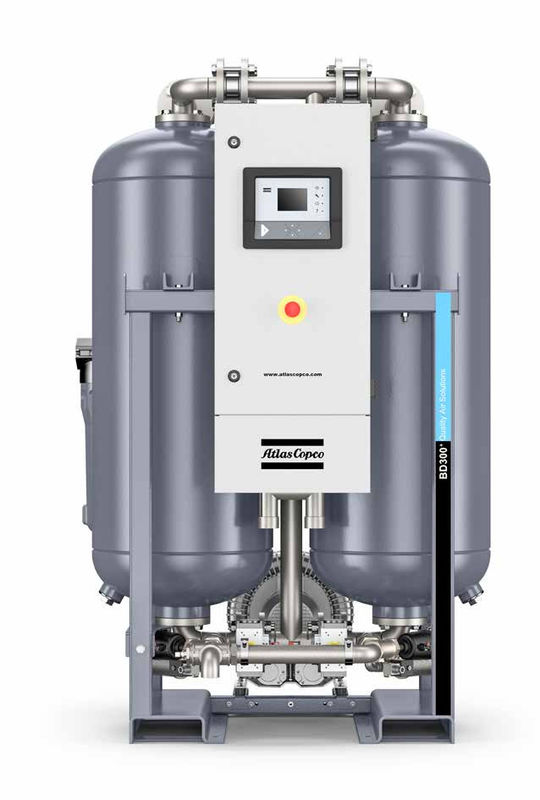

ATLAS BD 100+-300+ مجففات الهواء المنقية معالجة الهواء
انقر لفتح كتالوجنا:مُجفف + مجففات + أنتويرب + منشور + EN + 2935093945.pdf...
كيف تعمل المجففات؟
تتكون مجففات المجفف من برجين مليئين بالمجفف. يمر الهواء المضغوط الرطب مباشرة من خلال المادة ، والتي تمتص الرطوبة.المجفف لديه قدرة محدودة على الامتصاص قبل أن يجفولهذا تصميم البرج التوأم بينما يجف البرج الأول الهواء، يجدد الآخر
تقدم أطلس نوعين من مجففات المجففات، مجموعة BD +من مجففات التنظيف (صفر) ومجموعة CD ((+) من مجففات المجففات الخالية من الحرارة. يكمن الفرق في عملية تجديدها.
1. الجفاف
يتدفق الهواء المضغوط الرطب إلى الأعلى من أسفل إلى أعلى (1).
2. التجدد
مجففات المجففات بدون حرارة ¢ CD+:
يتم توسيع الهواء الجاف من منفذ برج التجفيف إلى ضغط جوي وإرساله من خلال المجفف المشبوع ، مما يجبر الرطوبة الممتصة على الخروج (2 و 4).
بعد إزالة الامتصاص، يتم إغلاق صمام التنفس وإعادة الضغط على الوعاء.
أجهزة تجفيف المجفف المزروعة بالنفخة (صفر) BD+:
يلتقط المضخم (5) الهواء المحيطي ويفجره عبر السخان الخارجي (6) ، ثم يتم إرسال الهواء المُسخن من خلال المُجفف المشبّع (2) ، مما يجبر الرطوبة المُمتصّة على الخروج.
3التبريد (BD+)
BD + مع التطهير:
بعد مرحلة التسخين، يتم تبريد المجفف عن طريق توسيع الهواء المضغوط الجاف من منفذ وعاء الامتصاص على
البرج المفعول مجدداً
BD + مع صفر التطهير:
بعد مرحلة التسخين، يلتقط المضخم الهواء المحيطي ويرسله من أسفل إلى أعلى من خلال البرج المنشط.
4. أغير
بعد التجديد ، يتحول التجفيف من البرج المشبوع إلى البرج المتجدد (3).
BD 100+-300+
الأداء الممتاز وفعالية التكلفة
1 مُجفّف جودة
• يحتوي مُجفف جيل السيليكا ذو الامتصاص العالي على طاقة إعادة تنشيط أقل من عوامل التجفيف الأخرى.
• سرير مجفف مزدوج الطبقات مع طبقة أسفل مقاومة للماء يحمي الطبقة العليا عالية الأداء.
• نقطة الندى الضغط من -40°C/-40°F كمعيار (-70°C/-100°F اختياري).
• ما يصل إلى 30 ٪ من مادة تجفيف إضافية لتوفير أداء ثابت حتى في الظروف القاسية مثل درجات الحرارة العالية والحمل الزائد المؤقت.
2 صمامات من الفولاذ المقاوم للصدأ
صمامات الفراشة من الفولاذ المقاوم للصدأ عالية الأداء مع أجهزة التشغيل تضمن عمرًا طويلًا.
3 سخان كثافة طاقة منخفضة
• تصميم الفولاذ المقاوم للصدأ يطيل العمر
• يتم تثبيت السخان في أنبوب معزول لتنظيم كفاءة الطاقة.
• الحاويات المعزولة متوفرة كخيار لتقليل خسائر الحرارة وزيادة الكفاءة العامة ((المعيار على نموذج -70 °C/-100 °F).
4 أنابيب معدنية مع اتصالات مقطوعة
• الأنابيب المزدوجة تسهل الصيانة وتقلل من خطر التسرب.
• يتم تحسين حجم الأنابيب لضمان انخفاض ضغط منخفض لتحقيق أقصى توفير للطاقة.
5 مرشحات
• فلتر مسبق يمنع تلوث الزيت لزيادة عمر المجفف.
• يحمي المرشح الخلفي شبكة الهواء من غبار المجفف وتلوث الشبكة.
• يمكن تركيبها مباشرة على مدخل ومخرج المجفف لخفض الضغط.
• سهلة التجميع والصيانة. لا تحتاج إلى اتصالات إضافية للأنابيب والفلاتر.
6 نظام تحكم ومراقبة متقدم
• مثبت داخل حجرة IP54 لسهولة الكابلات والسلامة.
• يراقب جميع المعلمات لضمان أقصى قدر من الموثوقية.
7 التبديل الذي يعتمد على نقطة الندى
• مراقبة نقطة الندى الضغط الحقيقي (مقياس الرطوبة).
• نقطة الندى الضغطية (والإنذار).
• الجفاف سوف تتحول فقط إلى البرج التالي عندما الجفاف مشبع، كما تم قياسها بواسطة مستشعر نقطة الندى. خلال هذا مدة دورة التمديد الجفاف لا يستهلك هواء التطهير،مما يؤدي إلى انخفاض كبير في استخدام الطاقة.
8 تصميم صلب ومدمج
• الإطار القياسي، بما في ذلك فتحات الشاحنات والعيون الرفعية لسهولة التعامل.
• الحاويات الواسعة تضمن سرعة هواء منخفضة ووقت اتصال أطول.
• يتم دمج الأطراف التي تربط الأوعية في الغلاف العلوي والسفلي ، مما يقلل من ارتفاع الوحدة الإجمالي.
المواصفات التقنية
المواصفات التقنية
| النوع | وضع التبريد | متوسط استهلاك الطاقة |
سعة المدخل 100 نقطة مئوية |
انخفاض الضغط باستثناء المرشح | حجم المرشح | الأبعاد ((L x W x H) | الوزن | |||||||
| المرشح المسبق | ||||||||||||||
| كيلوواط | السيارات | l/s | م 3 / ساعة | cfm | بار ((e) | psig |
0.01 ميكرومتر 0.01 جزء في المليون |
1 ميكرومتر | ملم | بوصة | كيلوغرام | إيبس | ||
| BD 100+ | التطهير | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 × 896 × 1855 | 45 × 35 × 73 | 394 | 869 |
| BD 150+ | التطهير | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 × 966 × 1891 | 52 × 38 × 74 | 511 | 1127 |
| BD 185+ | التطهير | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 × 966 × 1891 | 52 × 38 × 74 | 547 | 1206 |
| BD 250+ | التطهير | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 × 1098 × 1969 | 57 × 43 × 78 | 689 | 1519 |
| ب.د. 300+ | التطهير | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 × 1123 × 2006 | 56 × 44 × 79 | 777 | 1713 |
| BD 100+ZP | التطهير الصفري | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 × 840 × 1690 | 45 × 33 × 67 | 346 | 763 |
| BD 150+ZP | التطهير الصفري | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 × 971 × 1706 | 52 × 38 × 67 | 457 | 1008 |
| BD 185+ZP | التطهير الصفري | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 × 971 × 1706 | 52 × 38 × 67 | 496 | 1093 |
| BD 250+ZP | التطهير الصفري | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 × 1002 × 1791 | 57 × 39 × 71 | 632 | 1393 |
| BD 300+ZP | التطهير الصفري | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 × 1088 × 1828 | 56 × 43 × 72 | 736 | 1623 |
ظروف المرجعية BD +: بيانات الأداء حسب ISO 7183:2007.
درجة حرارة مدخل هواء الضاغط: 35 درجة مئوية/100 درجة فهرنهايت.
الرطوبة النسبية في المدخل: 100٪
ظروف المرجعية BD + ZP (الصفر التطهير):
بيانات الأداء وفقًا للمعيار ISO 7183:2007.
درجة حرارة الهواء المحيطة: 25 درجة مئوية/77 درجة فهرنهايت.
الرطوبة النسبية للهواء المحيط: 60%
| النوع |
انقر لفتح الكتالوج:مُجفف + مجففات + أنتويرب + منشور + EN + 2935093945.pdf...
